Dispositifs de protection contre les surtensions et les surintensités MAX14571-73 de MaximLes dispositifs de protection réglables contre les surtensions et les surintensités MAX14571/MAX14572/MAX14573 de Maxim Integrated sont idéaux pour protéger les systèmes contre les défauts positifs et négatifs de tension d'entrée jusqu'à ±40 V et disposent de transistors FET intégrés à faible résistance à l'état passant RON de 100 mΩ (std). La fonction de protection contre les surtensions (OVP) protège les tensions comprises entre 6 et 36 V, tandis que la fonction de protection contre les sous-tensions (UVP) protège les tensions comprises entre 4,5 et 24 V. Les seuils de verrouillage contre les surtensions (OVLO) et contre les sous-tensions (UVLO) sont définis à l'aide des résistances externes en option. Le seuil OVLO interne préréglé en usine est de 33 V (en moyenne) et le seuil UVLO interne préréglé est de 19,2 V (en moyenne). Ces dispositifs de protection Maxim disposent également d'une protection de limitation du courant programmable jusqu'à 4,2 A. Lorsque le courant atteint le seuil défini, le MAX14571 se met hors tension à l'issue du délai d'attente de 20,7 ms (en moyenne) et reste éteint pendant la période durant laquelle de nouvelles tentatives sont effectuées. Le MAX14572 se verrouille à l'issue du délai d'attente et le MAX14573 limite continuellement le courant. Les dispositifs MAX14571-73 offrent également un courant inverse et une protection par arrêt thermique. Ces dispositifs sont conçus pour être utilisés dans diverses applications alimentées par batterie, dans l'électronique grand public et dans les équipements industriels et marins. |
|
Caractéristiques
Applications
|

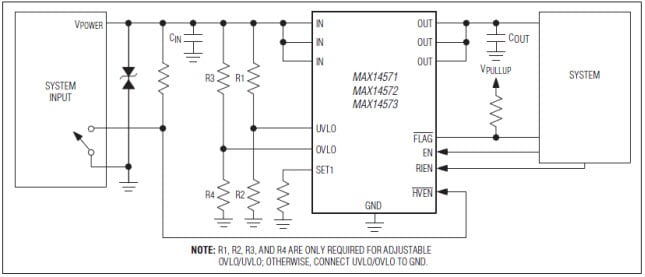

Circuit de fonctionnement standard  |
 |
