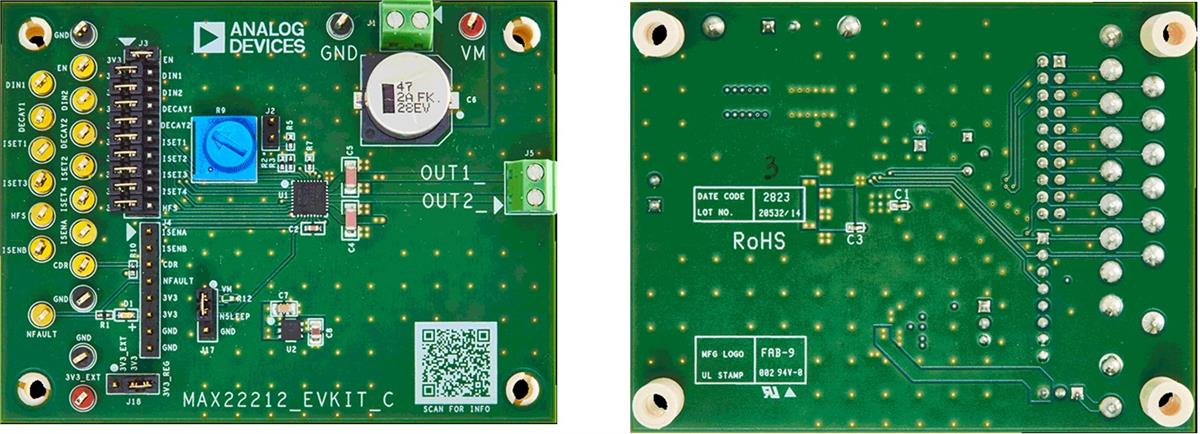

Analog Devices / Maxim Integrated Kit d'évaluation MAX22212

Le kit d’évaluation MAX22212 d'Analog Devices / Maxim Integrated apporte une conception éprouvée pour évaluer le pilote moteur MAX22212 à simple pont en H 36 V et 7,6 A. Le MAX22212 pilote un seul moteur CC à balais et intègre des FET à faible impédance dans une configuration à simple pont en H avec une_RON standard (côté haut + côté bas) de 0,125 Ω. Le kit d’évaluation comprend des embases, des points de test et des borniers pour fournir une interface au pilote moteur MAX22212. Les sorties de détection de courant intégrées ISENA et ISENB du pilote MAX22212 peuvent être surveillées à l’aide de points de test ou connectées à un CAN externe à l’aide d’une embase J4. Le pilote MAX22212 dispose d’une régulation de pilote de courant (CDR) intégrée avec un courant de découpe réglable (_IFS) et un temps de limitation de courant réglable (_tOFF). Le kit d’évaluation MAX22212 fonctionne à partir d’une tension d’entrée de 4,5 V à 36 V (_VM). Les applications standard incluent les pilotes de moteur pas-à-pas, les pilotes de moteur CC à balais, les pilotes de solénoïde et les vannes verrouillées.
