Analog Devices / Maxim Integrated Isolateurs numériques à six canaux faible puissance MAX2216x

Les isolateurs numériques six canaux basse puissance MAX2216x Analog Devices/Maxim Integrated sont des isolateurs galvaniques numériques rapides, renforcés qui utilisent la technologie de procédé exclusive d’Analog Devices. Les dispositifs MAX2216x disposent d’une isolation renforcée avec une tension de tenue nominale de 3 kVRMS pendant 60 secondes, un débit de données maximal de 25 Mb/s ou 200 Mb/s et des sorties élevées ou basses par défaut. Les composants transfèrent des signaux numériques entre des circuits avec différents domaines de puissance, en utilisant jusqu’à 0.71mW par canal à 1 Mbps (alimentation 1,8 V). Cette caractéristique à faible puissance réduit la dissipation du système, augmente la fiabilité et permet des conceptions compactes. Ces composants offrent un faible délai de propagation et une faible gigue d’horloge, réduisant ainsi la latence du système. Les alimentations indépendantes de 1,71 V à 5,5 V de chaque côté les rendent également adaptés à une utilisation comme convertisseurs de niveau. Ces dispositifs à usage général/Automobile sont conçus pour fonctionner de -40 °C à +125 °C (ambiant).

Caractéristiques

  • Homologués AEC-Q100 (/désignation V)
  • Isolation galvanique renforcée pour les signaux numériques
    • 16-QSOP avec ligne de fuite et dégagement 4 mm
    • Supporte 3 kVRMS pendant 60 s (VISO)
    • Supporte en continu 445 VRMS (VIOWM)
    • Supporte une surtension ±10 kV entre GNDA et GNDB avec une forme d’onde de 1,2/50 μs
    • CMTI élevé (50kV/μs standard)
  • Faible consommation d’énergie
    • 0,71 mW par canal à 1 Mb/s avec VCC = 1,8 V
    • 1,34 mW par canal à 1 Mb/s avec VCC = 3,3 V
    • 3,21 mW par canal à 100 Mb/s avec VCC = 1,8 V
  • Faible délai de propagation et faible gigue
    • Débit de données maximal jusqu’à 200 Mbps
    • Faible retard de propagation standard de 7 ns à VCC = 3,3 V
    • Gigue d’horloge standard RMS 11.1ps
  • Homologations réglementaires de sécurité
    • UL selon la norme UL1577
    • cUL selon le bulletin CSA 5A
    • Isolation renforcée VDE 0884-11 (en attente)

Applications

  • Automobile
    • Véhicules électriques hybrides
    • Chargeurs
    • Système de gestion de batterie (BMS)
    • Onduleurs
  • Industrie
    • SPI isolé, RS-232/422/485, CAN et E/S numériques
    • Communications par bus de terrain
    • Commande de moteur
    • Systèmes médicaux

Caractéristiques techniques

  • Courants d’alimentation standards
    • MAX22163
      • De 1,18 mA à 1,23 mA à onde carrée de 500 kHz, CL = 0 pF
      • De 5,35 mA à 7,83 mA à onde carrée de 50 MHz, CL = 0 pF
    • MAX22164
      • De 1,04 mA à 1,09 mA du côté A à onde carrée de 500 kHz, CL = 0 pF
      • De 5,84 mA à 7,63 mA du côté A à onde carrée de 50 MHz, CL = 0 pF
      • De 1,32 mA à 1,38 mA du côté B à onde carrée de 500 kHz, CL = 0 pF
      • De 4,87 mA à 8,04 mA du côté B à onde carrée de 50 MHz, CL = 0 pF
    • MAX22165
      • De 0,90 mA à 0,94 mA du côté A à onde carrée de 500 kHz, CL = 0 pF
      • De 6,32 mA à 7,44 mA du côté A à onde carrée de 50 MHz, CL = 0 pF
      • De 1,45 mA à 1,53 mA du côté B à onde carrée de 500 kHz, CL = 0 pF
      • De 4,45 mA à 8,36 mA du côté B à onde carrée de 50 MHz, CL = 0 pF
    • MAX22166
      • De 0,75 mA à 0,79 mA du côté A à onde carrée à 500 kHz, CL = 0 pF
      • De 6,78 mA à 7,25 mA du côté A à onde carrée à 50 MHz, CL = 0 pF
      • De 1,59 mA à 1,67 mA du côté B à onde carrée de 500 kHz, CL = 0 pF
      • De 3,97 mA à 8,57 mA du côté B à onde carrée à 50 MHz, CL = 0 pF
  • Tension d'alimentation
    • Plage de 1,71 V à 5,5 V
    • Seuil de verrouillage de sous-tension de 1,5 V à 1,66 V
    • Hystérésis de seuil de verrouillage de sous-tension standard de 45 mV
  • Interface logique
    • Faible tension d’entrée maximale de 0,7 V à 0,8 V
    • Hystérésis d’entrée standard de 80 mV à 410 mV
    • Capacité d’entrée de 2 pF
    • Tension de sortie maximale faible de 0,4 V
  • Protection DES
    • Modèle du corps humain (HBM) ±4 kV, toutes les broches
    • Contact CEI 61000-4-2 ±6 kV, GNDB à GNDA
  • Isolation
    • Tension d’isolation de fonctionnement maximale de 445 VRMS
    • Capacité de barrière 1,5 pF, côté A à côté B
    • Distance d'isolement/ligne de fuite de 4 mm
    • Distance d'isolement interne de 0,021 mm
    • Catégorie climatique 40/125/21
    • Pollution degré 2
  • Valeurs limites de sécurité
    • Courant de sécurité maximal de 300 mA sur n’importe quelle broche sans détérioration de la barrière d’isolation
    • Dissipation d'énergie totale de sécurité maximale de 1 123 mW
    • Température de sécurité maximale de +150 °C
  • Options de débit de données de 25 Mbit/s ou 200 Mbit/s
  • Plage de température de fonctionnement : -40 °C à +125 °C
  • Boîtier QSOP-16

Composants

  • Le MAX22163 dispose de 3 canaux transmettant des signaux numériques dans 1 direction et 3 dans la direction opposée
  • Le MAX22164 offre 4 canaux de transmission de signaux numériques dans 1 direction et 2 dans la direction opposée
  • Le MAX22165 fournit 5 canaux de transmission de signaux numériques dans 1 direction et 1 dans la direction opposée
  • Le MAX22166 dispose des 6 canaux de transmission de signaux numériques dans 1 direction

Vidéos

Schéma d’application simplifié

Schéma du circuit d'application - Analog Devices / Maxim Integrated Isolateurs numériques à six canaux faible puissance MAX2216x

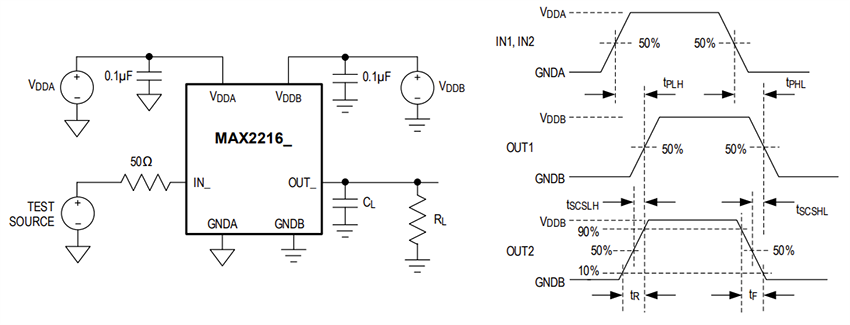

Schéma de chronométrage et circuit de Test

Circuit de localisation - Analog Devices / Maxim Integrated Isolateurs numériques à six canaux faible puissance MAX2216x
Publié le: 2023-10-05 | Mis à jour le: 2024-04-02
