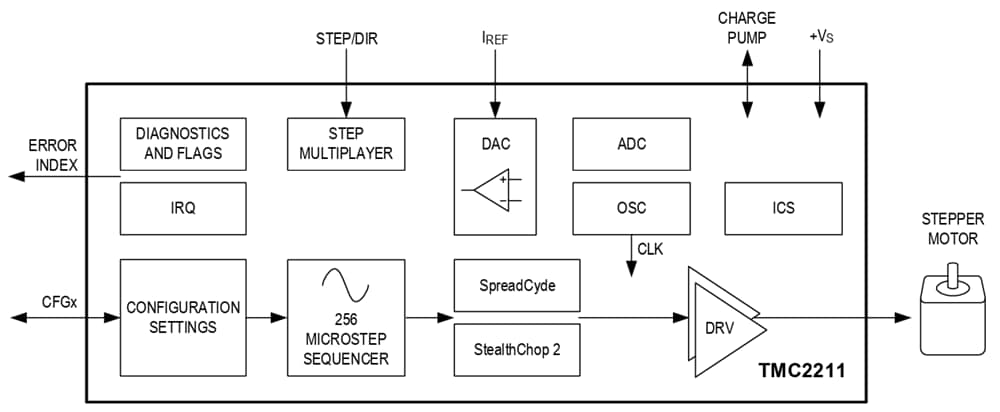

Analog Devices Inc. Pilote intégré pour moteur pas à pas TMC2211

Un haut niveau d'intégration, une grande efficacité énergétique et un format compact permettent de concevoir des systèmes miniaturisés et évolutifs pour des solutions économiques. Ce circuit constitue une solution complète, facile à mettre en œuvre et offrant des performances de premier ordre. Les transistors à effet de champ (FET) du pont en H présentent une très faible résistance, ce qui se traduit par une grande efficacité d'entraînement et une production de chaleur minimale. La résistance totale RON standard (côté haut + côté bas) est de 0,31 Ω.

Le courant RMS maximal par pont en H est de 2 A avec V_S = 24 V et de 1,7 A avec une alimentation V_S = 48 V, à température ambiante, en supposant un circuit imprimé à quatre couches. En raison des contraintes thermiques, le courant RMS admissible dépend de la température ambiante, du rapport cyclique et des caractéristiques thermiques de l'application (plans de masse du PCB, dissipateur thermique, ventilation). Le courant pleine échelle IFS maximal par pont en H est de 3,0 A max et peut être réglé au moyen d'une résistance externe raccordée à I_REF. Ce courant correspond au réglage maximal du circuit interne de régulation du courant de commande.
