Analog Devices Inc. Carte d'évaluation SCP-ADP150-EVALZ
La carte d'évaluation SCP-ADP150-EVALZ d'Analog Devices Inc. facilite une évaluation approfondie de l'ADP150. Les régulateurs linéaires à ultra-faible bruit ADP150 fonctionnent de 2,2 V à 5,5 V. La faible tension de décrochage de 105 mV de l'ADP150 à une charge de 150 mA augmente le rendement et permet un fonctionnement sur une large plage de tension d'entrée. La carte d'évaluation SCP-ADP150-EVALZ contient le CI à tension fixe ADP150AUJZ-3.3-R7.
La carte d'évaluation SCP-ADP150-EVALZ ADI est conçue pour être facilement branchée dans d'autres cartes SCP pour former un système complet d'alimentation de la chaîne de signal, permettant une évaluation rapide des chaînes de signaux à faible puissance.
À l'aide du logiciel complémentaire SCP Configurator, toutes les cartes de démonstration de la série SCP peuvent être correctement évaluées en sélectionnant cartes et topologie.
Équipement nécessaire
- SCP-ENTRÉE-EVALZ
- SCP-SORTIE-EVALZ
- SCP-FILTRE-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-5X1-EVALZ
Dispositifs pris en charge
Analog Devices Inc. ADP150 Ultra-low Noise Linear Regulators
Ultra-low noise CMOS linear regulators; provides up to 150mA of output current.
Outils de développement associés
Analog Devices Inc. Plateforme d'évaluation matérielle de puissance de chaîne de signal
Permet aux utilisateurs de développer, de créer un prototype et d'évaluer rapidement des solutions d'alimentation complètes.

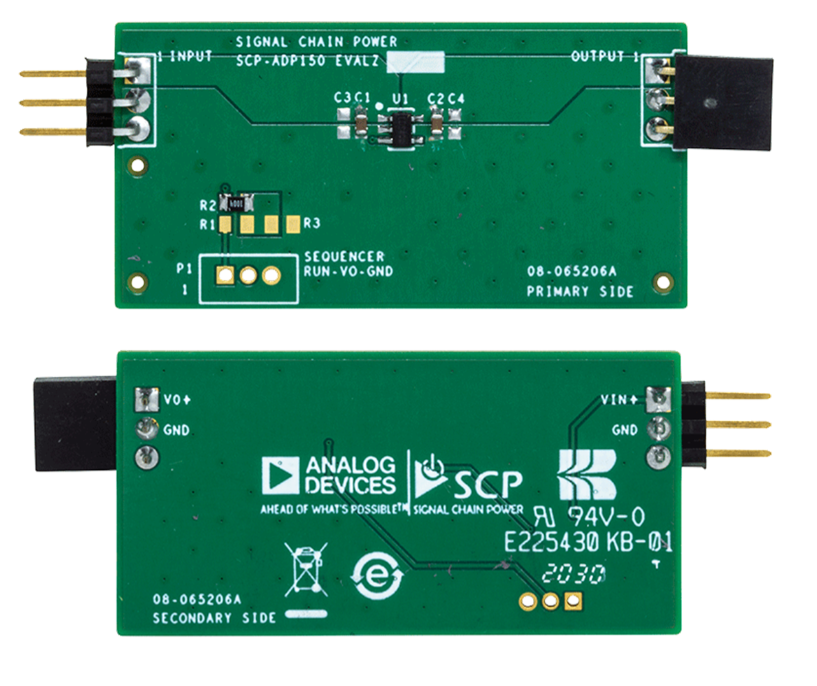

Vues avant et arrière
Publié le: 2021-04-16
| Mis à jour le: 2025-02-26
