Analog Devices / Maxim Integrated Sérialiseur CSI-2 vers GMSL™2 MAX96717
Le sérialiseur CSI MAX96717-2 vers GMSL™2 d'Analog Devices reçoit des vidéos sur une interface MIPI CSI-2 et les produit sur un émetteur-récepteur de liaison série GMSL2. Simultanément, le dispositif envoie et reçoit des données de canal de commande bidirectionnel sur la même liaison GMSL2. Les données du GMSL2 peuvent être transportées sur des câbles coaxiaux ou à paires torsadées blindées (STP). Le sérialiseur fonctionne à un débit fixe de 3 Gbps ou 6 Gbps dans le sens direct et de 187,5 Mbps dans le sens inverse. Le MAX96717 est programmé via une interface I2C/UART locale ou via la liaison à partir d’un désérialiseur correspondant.
Le MAX96717 comprend :
• 2 canaux traversants I2C/UART
• GPIO Flexible
• tunnel SPI
• CAN
intégré • capteur de température
• Un large ensemble de diagnostics pour la sécurité fonctionnelle
Le sérialiseur MAX96717 d’ADI est spécifié pour la plage de températures automobiles de -40 °C à +105 °C et AEC-Q100 de classe 2.
Caractéristiques
- Liaison haute vitesse de qualité automobile
- Perte d’insertion maximale de -21,0 dB à 3 GHz (6 Gbps)
- Affaiblissement d'insertion maximale de -19,5 dB à 1,5 GHz (3 Gbps)
- Adaptation automatique aux changements de conditions de canal
- Fonctionne à une température ambiante -40 °C à +105 N°C
- Port d’entrée MIPI CSI-2 v1.3 4-lane
- Récepteurs MIPI D-PHY v1.2 classés à 2,5 Gbps par voie
- Prend en charge tous les types de données CSI-2 en mode tunnel
- Contrôle de redondance cyclique (CRC) et Code de correction d’erreur (ECC)
- 16 canaux virtuels
- Inversion de polarité et réaffectation des voies de données
- Communication en duplex intégral sur un fil unique
- Taux de liaison directe à 3 Gbps ou 6 Gbps et taux de liaison inverse à 187,5 Mbps
- CAN et capteur de température intégrés
- Conforme ASIL B
- Intégrité des données de bout en bout via CRC en mode tunnel
- Correction d’erreur directe (FEC) R-S pour la protection des données vidéo directe et du canal de contrôle
- Protection CRC des données de canal latéral et vidéo
- Auto-test à la mise sous tension
- Canal latéral simultané pour la configuration du dispositif et la communication avec les périphériques ; I2C/UART, I2C/UART traversant, SPI, GPIO et GPIO programmable par registre
- Fonctionnement sans quartz en utilisant une référence sur une horloge inverse (OUI)
- Sortie d’horloge de référence pour capteur d’image
- Boîtier TQFN compact à flancs mouillables de 5 mm x 5 mm avec pas de 0,5 mm
Applications
- Systèmes d'aide à la conduite automobile (ADAS)
- Caméras de vision directe (FVC) de 8 Mp 40 i/s
- Systèmes de vision Surround (SVS)
- Systèmes de surveillance du conducteur (DMS)
- Caméras de vue arrière (RVC)
- Systèmes avec plusieurs caméras synchronisées
Vidéos

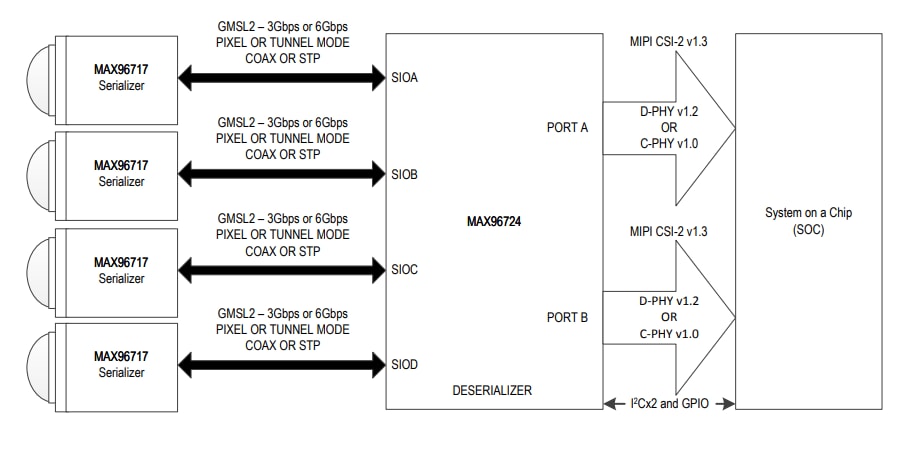

Schéma d’applications simplifié
Outils de développement associés
Analog Devices Inc. Carte adaptateur pour kit d’évaluation GMSL
Permet la connexion des kits GMSL à des caméras et plateformes de traitement avec des connecteurs de câble ruban.
Produits associés
Analog Devices / Maxim Integrated Sérialiseurs CSI-2 vers GMSL™2 MAX96717
Accepte la vidéo sur une interface MIPI CSI-2 et la produit sur un émetteur-récepteur GMSL™2.
