Analog Devices / Maxim Integrated Kits d'évaluation MAX96714/F/REVKIT
Les kits d'évaluation MAX96714/F/REVKIT d'Analog Devices mettent en œuvre une conception éprouvée pour évaluer les désérialiseurs de liaison série gigabit multimédia (GMSL) à large bande passante MAX96714, MAX96714F et MAX96714R. Le MAX96714/F/R fournit un canal de contrôle CSI et full duplex à l'aide d'un câble coaxial FAKRA standard.
Les kits MAX96714/F/REVKIT d'ADI comprennent également un logiciel Windows® 7 et Windows® 10 qui fournit une interface utilisateur graphique (GUI) simple pour utiliser les caractéristiques du composant. Le kit est équipé du CI MAX96714/14F/14R.
Pour une évaluation GMSL complète à l'aide d'un câble coaxial FAKRA standard, commandez le kit d'évaluation CSI MAX96714 et une carte de sérialiseur complémentaire.
Caractéristiques
- Le kit d'évaluation de sérialiseur envoie les données GMSL à un désérialiseur qui les convertit ensuite en MIPI CSI-2
- Disposition de PCB éprouvée
- Totalement assemblé et testé
- Accepte les données série GMSL-2 via les connecteurs FAKRA et émet des données CSI-2
- Interface contrôlée par USB (câble inclus)
- Alimentation USB, murale 12V, par câble coaxial (PoC) ou externe
- Alimentation électrique murale de 12 V
- Connecteur coaxial
- Connecteur HSD
- Connecteur HMTD
- Logiciel Windows 7 et Windows 10-compatible
Équipement nécessaire
- Kit d'évaluation CSI MAX96717
- Kit d'évaluation CSI MAX96714
- Faisceau de câbles FAKRA de 2 m (inclus dans le kit d'évaluation coaxial MAX96714)
- Source CSI, telle qu'un capteur d'image ou un générateur de signal CSI
- Ordinateur sous Windows 7 ou Windows 10 avec un port USB libre
- Alimentation 12 VCC, 500 mA
Produits associés
Analog Devices / Maxim Integrated Désérialiseurs simples MAX96714/F/R vers CSI-2 GMSL2/1
Convertit une entrée GMSL™2/1 en sortie MIPI CSI-2.
Ressources supplémentaires

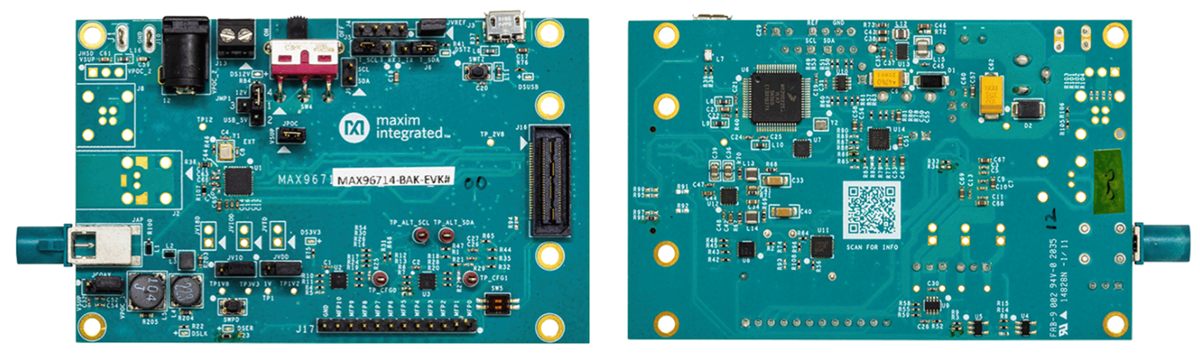

Disposition de la carte de circuit imprimé
