Analog Devices / Maxim Integrated Désérialiseurs simples MAX96714/F/R vers CSI-2 GMSL2/1
Les désérialiseurs simples GMSL2/1 vers CSI-2 MAX96714/F/R Analog Devices convertissent une entrée GMSL™2/1 en sortie MIPI CSI-2. Le MAX96714/F/R permet un canal de contrôle bidirectionnel de transmission simultanée tandis que des transmissions vidéo directes sont en cours.
Le MAX96714/F/R d’ADI fonctionne à un débit fixe de 3 Gbps ou 6 Gbps dans le sens direct et de 187,5 Mbps à l’inverse. Les données peuvent être envoyées sur des câbles coaxiaux 50 Ω ou 100 Ω STP qui satisfont les spécifications de canal GMSL2.
Ces dispositifs sont disponibles dans un minuscule boîtier TQFN standard de 5 mm x 5 mm à flancs mouillables.
Caractéristiques
- Liaison haute vitesse de qualité automobile
- Affaiblissement d'insertion maximale de -18 dB à 3 GHz (6 Gbps)
- Affaiblissement d'insertion maximale de -19,5 dB à 1,5 GHz (3 Gbps)
- Adaptation automatique aux changements de conditions de canal
- Fonctionne à une température ambiante de -40 °C à +105 °C
- Une seule entrée GMSL peut prendre en charge des imageurs jusqu'à 8 Mpx
- Débits de 6/3 Gbps dans le sens direct en GMSL2
- Débit de 3,12 Gbps dans le sens direct en GMSL1
- Débits de 187,5 Mbps/1 Mbps dans le sens inverse (GMSL2/1)
- Port de sortie MIPI 1x4 voies haut débit, CSI-2 v1.3
- MIPI D-PHY v1.2 à 2,5 Gbps/voie
- Inversion de polarité et réaffectation des voies de données
- Prend en charge 16 canaux virtuels
- Prise en charge de canal inverse bidirectionnel
- 9x configurable GPIOs
- 1x ports I2C/UART, jusqu'à 1 MHz
- 2x ports I2C/UART traversants
- Réduit la nomenclature (BOM) et économise de l'espace
- Minuscule TQFN standard de 5 mm x 5 mm à flancs mouillables
- Petite alimentation électrique par câble coaxial (PoC)
- RoR pour une exploitation sans cristal sur les sérialiseurs
- Conforme ASIL-B en mode GMSL2 (MAX96714/F)
- Prend en charge la décomposition ASIL-B(D) (MAX96714/F)
- MAX96714 : 6 Gbps, GMSL2, ASIL-B
- MAX96714F: 3 Gbps, GMSL2, ASIL-B
- MAX96714R : 3 Gbps, GMSL2, QM, uniquement I2C
Applications
- Systèmes avancés d’Assistance au conducteur (ADAS)
- Systèmes de caméras de vision frontale (FVC)
- Caméras de vue arrière (RVC)
- Systèmes de surveillance du conducteur (DMS)

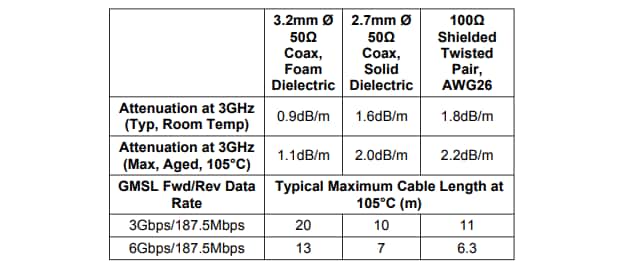

Longueur de câble maximale standard
Ressources supplémentaires
Schéma de principe et circuit d’application simplifié
Carte associée
Analog Devices Inc. Carte adaptateur pour kit d’évaluation GMSL
Permet la connexion des kits GMSL à des caméras et plateformes de traitement avec des connecteurs de câble ruban.
