Analog Devices / Maxim Integrated pmic simo MAX77675
Le PMIC SIMO MAX77675 Analog Devices est une alimentation électrique complète à haut rendement conçue pour les applications à faible puissance et ultra-compactes. Le MAX77675 offre quatre sorties de commutation Buck-Boost programmables en utilisant une seule inductance. Le dispositif fonctionne à partir d’une seule batterie lithium-ion ou Li-ion, produisant un courant de sortie total de 700£mA (3,7 VIN, 1,8 VOUT) logé dans une taille inférieure à une solution de 40 mm2.
Le PMIC MAX77675 d’ADI dispose d’un séquenceur intégré qui contrôle un démarrage complet, tandis qu’une interface I2C permet une configuration et une surveillance dynamiques. Le MAX77675 fait partie de la gamme de produits SIMO (inducteur unique à sorties multiples).
Caractéristiques
- 4 régulateurs Buck/Buck-Boost/Boost, 1 inducteur
- Plage de tension d'entrée : de 2,5 à 5,5 V
- Plage de tension de sortie de 0,5 V à 5,5 V
- Courant de sortie total de 700 mA (3,7 VIN, 1,8 VOUT)
- SIMO
- Interface I2C et broche d’activation dédiée
- Séquenceur de puissance Flexible (FPS)
- Rendement jusqu’à 90 %, IQ standard de 6,9 μA avec 2 sorties activées en mode basse consommation
- Boîtier WLP de 1,99 mm x 1,99 mm à pas de 0,5 mm, 16 picots, solution de taille < 40 mm2.
Applications
- Casques/hearables TWS Bluetooth®
- Fitness, santé, moniteurs d'activité et smartwatch
- Appareils portables
- Nœuds de capteurs et Internet des objets (IoT) grand public
Outils de développement associés
Analog Devices / Maxim Integrated Kit d'évaluation MAX77675
Aide les concepteurs à évaluer le fonctionnement du régulateur MAX77675 avec une interface I2C.
Analog Devices Inc. Plate-formes de développement MAX32670-xx-ARDZ
Dispose du microcontrôleur à ultra-faible puissance MAX32670 basé sur le processeur Arm® Cortex®-M4.
Schéma fonctionnel simplifié

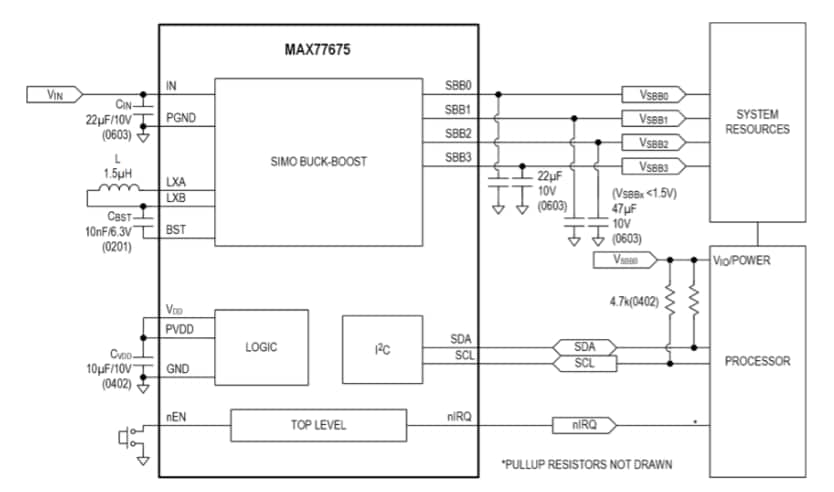

Circuit d'application standard
Publié le: 2023-09-05
| Mis à jour le: 2024-07-08
