Analog Devices Inc. Isolateurs numériques 6 canaux à faible puissance MAX22663
Les isolateurs numériques 6 canaux à faible puissance MAX22663 sont des isolateurs galvaniques rapides, renforcés utilisant la technologie des processus exclusive d'Analog Devices. Tous les dispositifs présentent une isolation renforcée avec une tension de maintien nominale de 5 kVRMS pendant 60 secondes. Ces dispositifs transfèrent des signaux numériques entre des circuits ayant des domaines de puissance différents, en utilisant aussi peu que 0,71 mW par canal à 1 Mbps (alimentation de 1,8 V). Le MAX22663 dispose de trois canaux transmettant des signaux numériques dans une direction, tandis que les trois autres le font dans la direction opposée. La fonction de faible puissance réduit la dissipation du système, augmente la fiabilité et contribue à la miniaturisation du système. Les isolateurs MAX22663 d'ADI sont conçus pour uneexploitation dans une plage de température ambiante de -40 °C à +125 °C.
Ces dispositifs sont disponibles avec un débit de données maximum de 25 Mb/s ou 200 Mb/s et avec des sorties basses par défaut haut ou par défaut. Les composants du MAX22663 présentent un faible retard de propagation et un faible vacillement d'horloge réduisant ainsi la latence du système. Des alimentations indépendantes de 1,71 V à 5,5 V de chaque côté rendent également les dispositifs adaptés à une utilisation en tant que convertisseurs de niveau.
Caractéristiques
- Isolation galvanique renforcée pour les signaux numériques
- Large SOIC-16 avec une distance d'isolement et une distance de fuite de 8 mm
- Résiste à 5 kVRMS pendant 60 s (VISO)
- Supporte 848 VRMS (VIOWM) en continu
- Supporte une surtension de ± 12,8 kV entre GNDA et GNDB avec une forme d’onde de 1,2/50 μs
- CMTI élevé (50kV/μs standard)
- Basse consommation énergétique
- 0,71 mW par canal à 1 Mbit/s avec VDD = 1,8 V
- 1,34 mW par canal à 1 Mbit/s avec VDD = 3,3 V
- 3,21 mW par canal à 100 Mbit/s avec VDD = 1,8 V
- Faible retard de propagation et faible vacillement
- Débit de données maximal jusqu’à 200 Mbit/s
- Faible retard de propagation standard de 7 ns à VDD = 3,3 V
- Gigue d’horloge standard RMS de 11,1 ps
- Homologations pour les normes et sécurité
- UL selon la norme UL1577
- cUL selon CSA Bulletin 5A
- Isolation renforcée VDE 0884-11 (en attente)
Applications
- SPI isolé, RS-232/422/485, CAN et E/S numériques
- Communications par bus de terrain
- Commande de moteur
- Systèmes médicaux
Circuit de test et diagramme de synchronisation

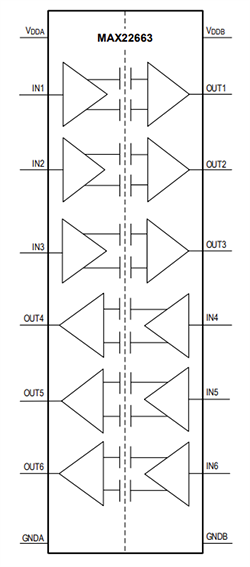

Schéma de fonctionnement
