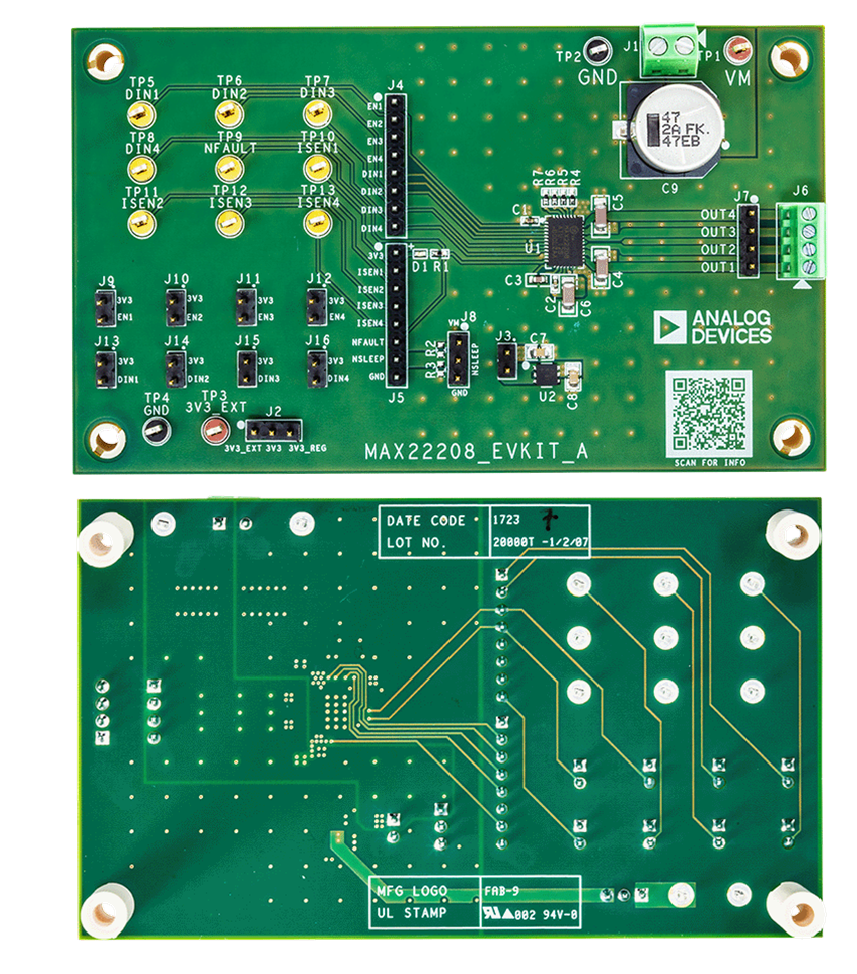

Analog Devices / Maxim Integrated Kit d'évaluation MAX22208EVKIT
Le Kit d’évaluation MAX22208EVKIT d'Analog Devices propose une conception éprouvée pour évaluer les pilotes moteur MAX22208 à demi-ponts en H quadruples de +65 V, 3,8 A. Le MAX22208 pilote quatre solénoïdes, deux moteurs CC à balais, un seul moteur pas-à-pas ou une combinaison de charges différentes. Le CI MAX22208 intègre des FET à très faible impédance en configuration à quadruple pont en H avec une RON standard (côtés haut et bas) de 0,3 Ω.
Le Kit d’évaluation MAX22208EVKIT d’ADI comprend des embases, des points de test et des borniers pour fournir une interface aux pilotes de moteurs MAX22208. La sortie intégrée de détection de courant ISEN MAX22208 peut être surveillée à l’aide de points de test ou connectée à un CAN externe à l’aide d’une embase J5. Le kit MAX22208 fonctionne sous une tension d’entrée de 4,5 à 65 V (VM). Un régulateur +3,3 V embarqué U2 (MAX6765TTSD2+) fournit une tension régulée de +3,3 V pour piloter les entrées logiques MAX22208. Les borniers J1 et J6 sont installés pour fournir une interface pour les entrées VM haute tension et courant élevé et pour les sorties de pilotage de moteur OUT.
Caractéristiques
- Évaluation facile du MAX22208
- Points de test et embases permettant l’interface avec les entrées logiques MAX22208 et avec les sorties de détection de courant
- Régulateur +3,3 V embarqué de pilotage des entrées logiques MAX22208
- Totalement assemblée et testée
- Configuration de la carte PCB éprouvée
Applications
- Pilote de moteur CC à balais
- Pilote de moteur pas-à-pas
- Pilote de solénoïde
- Vannes verrouillées
Équipement nécessaire
- Kit EV MAX22208
- Alimentation de +65 V CC, 3,8 A
- Générateur à ondes carrées de 100 kHz (en option)
- Moteur CC brossé ou charge
