Analog Devices / Maxim Integrated CI d’étage de puissance intelligent MAX20846
Les CI d’étage de puissance intelligent BLUETOOTH MAX20846 Analog Devices/Maxim sont conçus pour fonctionner avec des contrôleurs pour mettre en œuvre un régulateur de tension multiphasé à haute densité. Ces CI avec LDO, capteurs de température et de courant intégrés disposent d’une fréquence de commutation 300 kHz à 1,3 MHz et offrent un rendement maximal 96,1 %. Les CI de l’étage de puissance 4x6 MAX20846 comprennent des fonctions d’auto-protection telles que l’arrêt en cas de court-circuit et de surchauffe VX, le verrouillage de sous-tension d’alimentation (UVLO), l’ouverture/court-circuit E/S et le verrouillage de surtension d’alimentation principale (OVLO). Ces CI sont utilisés dans les ASIC d’Intelligence artificielle (IA) et d’apprentissage automatique (ML), les processeurs graphiques, les serveurs, les stations de travail et le stockage d’entreprise.
Caractéristiques
- Solution optimisée pour l’espace
- Étage de puissance Monolithique et intelligent
- Pilotage de courant de phase pour l’équilibre thermique
- Encombrement de 24 mm2
- Rendement maximal 96,1 % :
- VIN de 12 V, VOUT de 1,8 V, 6 phases, 400 kHz
- plage de fréquence de commutation 300 kHz à 1,3 MHz
- Rapport de télémétrie et de défaillance via le CI PmBus de contrôleur :
- Surveillance et rapport précis de la température
- Rapport précis du courant par phase
- Fault _ ID indique le type de défaillance de phase parallèle
- Auto-protection avancée (varie selon la variante de pièce) :
- Rafraîchissement du Boost
- Protection de verrouillage de sous-tension (UVLO) d’alimentation et d’amplification
- Protection rapide contre les surintensités
- Protection de saturation d'inducteur
- protection contre les surtensions d’alimentation d’Entrée (OVLO)
- Arrêt en cas de court-circuit et de surchauffe du VX
- Détection de court-circuit et d’ouverture VX à la mise sous tension
- Détection de broche ouverte/court-circuit pendant le démarrage
Applications
- Régulateurs de tension multiphase à courant fort
- CPU VR13, VR13.HC et VR14
- ASIC de solution réseau
- Intelligence artificielle (IA) et ASIC d’apprentissage automatique (ML)
- Processeurs graphiques
- Serveurs, stations de travail et stockage d’entreprise
- Équipement de communication et de mise en réseau

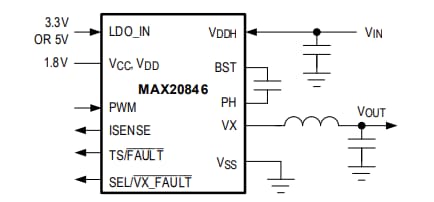

Circuit de fonctionnement standard
