Analog Devices Inc. CI chargeur/jauge de charge/protecteur MAX17335
Le CI chargeur à 1 cellule/jauge de charge/protecteur MAX17335 Acucharge+ModelGauge™m5 EZ d'Analog Devices Inc. est un CI de chargeur autonome IQ de 35 μA/ de jauge de charge, de protecteur et de détection d’autodécharge interne de batterie pour les batteries lithium-ion/polymère à une unique. Utilisant la technologie de chargeur AccuCharge™, le CI régule la charge en modulant le N-FET de charge lorsqu’une source de tension est présente. Le CI régule la tension de charge, le courant et la température FET. La charge autonome est prise en charge par une configuration flexible dans une mémoire non volatile. Le circuit de diode idéal du MAX17335 prend en charge une réponse rapide aux transitoires du système et le retrait de l’adaptateur avec une faible chute de tension sur le FET CHG.
Utilisant l’algorithme m5 EZ ModelGauge, le CI combine la précision et la linéarité à court terme d’un compteur coulomb avec la stabilité à long terme d’une jauge de carburant basée sur la tension pour fournir une précision à la pointe de l’industrie. Le MAX17335 compense automatiquement le vieillissement des cellules, la température et le taux de décharge tout en fournissant un état de charge (SOC) précis en milliampères-heures (mAh) ou en pourcentage (%) sur une large plage de conditions de fonctionnement.
Le CI MAX17335 d’Analog Devices Inc. surveille la tension, le courant, la température et l’état de la batterie pour protéger contre les surtensions/sous-tensions, les surintensités, les courts-circuits, les surchauffes/sous-températures et les surcharges. Une protection interne contre l’autodécharge utilisant des N-FET côté haut externes garantit que la batterie lithium-ion/polymère fonctionne dans des conditions sûres, prolongeant ainsi la durée de vie de la batterie.
Caractéristiques
- Chargeur autonome programmable non volatile
- Courant de charge de 1 %, 256 paramètres de courant
- Tension de charge de 0,25 %, plage configurable de 2,42 V à 4,8 V.
- Contrôle manuel de charge optionnel
- Limite de température FET et régulation de la chaleur
- Options de charge préqualifiée, SmartFull et progressive
- Régions de température JEITA-9
- Santé de la batterie + sécurité/protection programmable
- Courant de surtension/surcharge dépendant de la région de température
- Courant de surcharge/décharge/court-circuit
- Surchauffe/sous-température
- Options de charge à zéro volt ou >1,8 V
- Sous-tension + SmartEmpty
- Mode de réveil à bouton-poussoir/expédition en usine (0,5 μA)
- Algorithme ModelGauge m5 EZ
- Pourcentage, capacité, temps de vidage/remplissage et âge
- Prévision de l'âge+™ + chargement planifié par âge
- Alimentation dynamique – évalue la capacité de puissance
- Authentification SHA-256 aux fins d’empêcher le clonage
- Mesure de précision sans étalonnage
- Courant, tension, puissance, temps et cycles
- Température de la puce et deux thermistances
- Enregistrement de l’historique et des données utilisateurs
- Faible courant de repos
- FET activés : activation de 35 µA, hibernation de 21 µA
- FET désactivés : expédition de 8 µA, arrêt de 0,5 µA
- 2 fils (I2C) et 1 fil®
- Boîtier WLP (wafer-level package) de 1,9 mm x 2,5 mm, 15 picots, pas de 0,5 mm
Applications
- PPS USB et chargement direct
- Batteries intelligentes et batteries hybrides à super-capacités
- Smartphones et tablettes à double écran
- Écouteurs, appareils portables et montres connectées
- Dispositifs médicaux, moniteurs de santé et de remise en forme
- Radios, ordinateurs et accessoires portables
- Domotique/immotique, capteurs et caméras
- Systèmes AR/VR de batterie parallèle
Caractéristiques techniques
- Plage de tension d’alimentation de fonctionnement de 2,16 V à 4,9 V
- Courant d’alimentation de fonctionnement de 35 µA
- Courant maximal continu de la source
- 50 mA pour BATT (pendant le chargement à zéro volt)
- 20 mA pour PFAIL
- Courant maximal continu de dissipation
- 20 mA pour SDA, ALRT, et PFAIL
- 50 mA pour ZVC
- Plage de température de fonctionnement de -40 °C à +85 °C

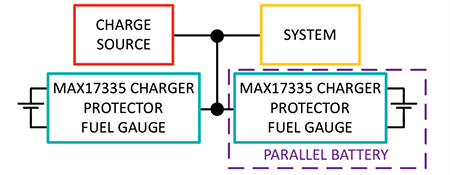

Chargeur simple, jauge de charge avec schéma protecteur
Outils de développement associés
Analog Devices Inc. Kit d'évaluation MAX17335
Évalue le CI du chargeur/de la jauge de charge/du protecteur m5 Z 1 cellule AccuCharge + ModelGauge MAX17335.
