Analog Devices Inc. Régulateur μModule® Buck-Boost LTM4712
Le régulateur μModule® Buck-Boost LTM4712 d'Analog Devices Inc. comprend le contrôleur de commutation du boîtier compact, des commutateurs d’alimentation, un inducteur et des composants de prise en charge. La conception complète ne nécessite que quelques composants externes, notamment une résistance pour définir la fréquence, une résistance pour définir la tension de sortie, des condensateurs d’entrée et de sortie et une résistance de détection pour obtenir une régulation du courant moyen en entrée ou en sortie. Le LTM4712 fonctionne sur une plage de tension d’entrée de 5 à 36 V et peut réguler les tensions de sortie entre 1 et 36 V.
Le LTM4712 prend en charge un fonctionnement en mode continu forcé (FCM)/mode à saut d’impulsion (PSM) sélectionnable. Le contrôle du mode courant permet une réponse transitoire rapide aux changements de ligne et de charge sans sacrifier la stabilité. L’entrée SYNC et la sortie CLKOUT permettent une synchronisation facile. Il prend en charge un fonctionnement parallèle multiphase pour les applications à haute puissance.
Le LTM4712 d’Analog Devices Inc. est proposé en boîtier BGA (matrice à billes) de 16 × 16 × 8,34 mm adapté à un assemblage automatisé par des équipements à montage en surface standard. Le LTM4712 est conforme à la directive RoHS.
Caractéristiques
- Alimentation électrique en mode commutateur buck-boost complète
- VOUT égale, supérieure, inférieure à VIN
- Large plage de tension d'entrée de 5V à 36V
- Large plage de tension de sortie de 1 à 36 V
- 12 A en mode buck et Buck-Boost, 6 A sous 12 VIN et 24 VOUT
- Rendement jusqu’à 98 %
- Contrôle du mode de courant de crête
- Limites de courant moyen d’entrée ou de sortie réglables
- Surveillance du courant d’entrée ou de sortie
- Signal de sortie Power Good
- Mise en parallèle possible pour un courant de sortie plus élevé
- Fréquence 100 kHz fixe à verrouillage de phase à 600 kHz
- Modes continu forcé/saut d’impulsion sélectionnables
- VOUT est déconnecté de VIN pendant l'arrêt
- Boîtier BGA de 16 × 16 × 8,34 mm
Applications
- Équipements de télécom, serveurs et réseaux
- Contrôle industriel
- Dispositifs alimentés par batterie à haute puissance

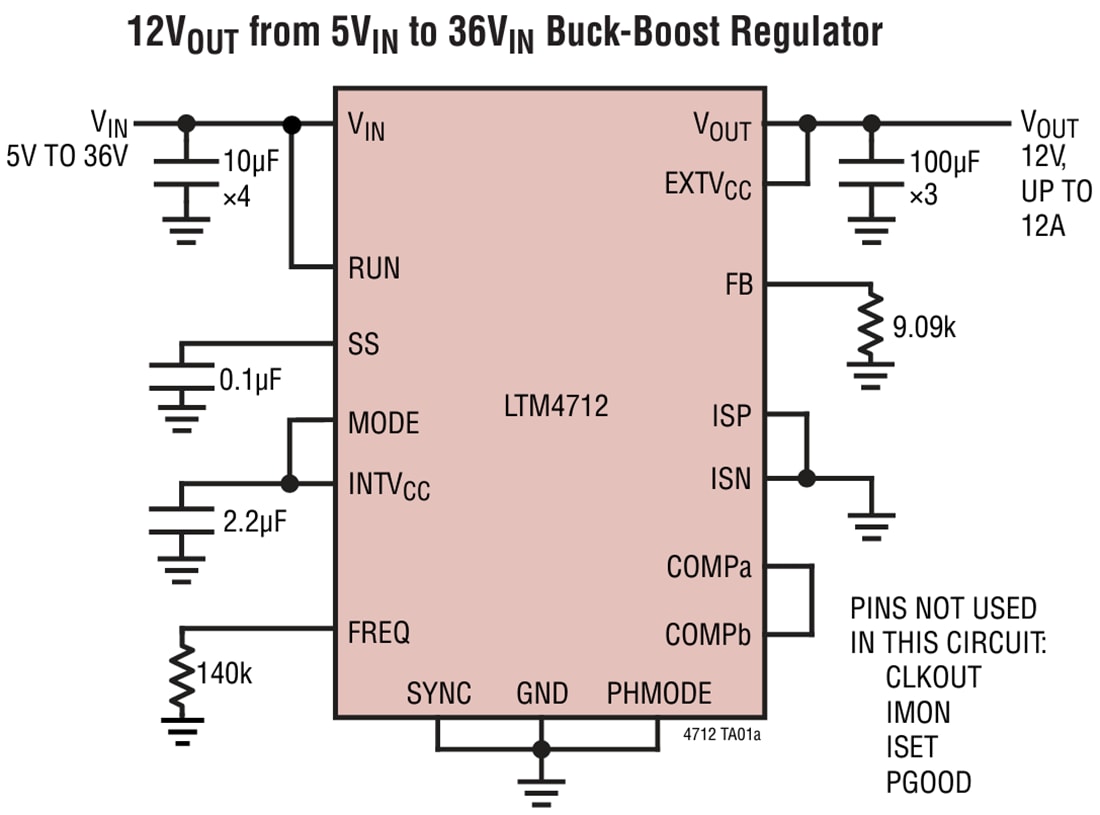

Application standard
Outils de développement associés
Analog Devices Inc. Circuit de démonstration DC3189A
Fait la démonstration du LTM4712, un régulateur μModule® Buck-Boost à haut rendement.
Analog Devices Inc. Carte d'évaluation EVAL-LTM4712-A2Z
solution Quad PolyPhase® avec LTM4712 régulateur Buck-Boost à haut rendement µModule®.
