Analog Devices Inc. Convertisseur de bus μModule® abaisseur hybride LTM4660
Le convertisseur de bus hybride abaisseur LTM4660 d'Analog Devices Inc. μModule® offre une solution complète de convertisseur de bus CC/CC abaisseur 300 W à topologie hybride et mode de commutation de sortie µModule® (micromodule) non isolée. Le LTM4660 dispose d'une inductance de puissance exposé sur le dessus du boîtier. Cet inducteur crée une voie intrinsèque pour dissiper la chaleur vers le haut et vers l'extérieur du module, à l'écart de la carte de circuit imprimé. Le convertisseur LTM4660 intègre un CI contrôleur de commutation, des MOSFET de puissance et des composants de prise en charge. Quelques composants passifs de configuration, des condensateurs volants (pompe de charge) et des condensateurs de dérivation entrée/sortie de vrac sont nécessaires.
Le convertisseur de Bus μModule abaisseur hybride LTM4660 d'ADI fournit une synchronisation de fréquence, une exploitation en Mode® rafale et un démarrage progressif et un suivi de la tension de sortie. De plus, une diode de température embarquée est incluse pour la surveillance de la température. Les caractéristiques de protection disponibles contre les défaillances de court-circuit, de surintensité et de surchauffe. Plusieurs modules LTM4660 peuvent être facilement mis en parallèle pour les applications à puissance plus élevée.
Le LTM4660 est logé dans un boîtier BGA de 16 mm x 16 mm x 10,34 mm avec une finition de borne conforme à la directive RoHS.
Caractéristiques
- Plage de tension d'entrée de 30 V à 60 V (65 V abs. max.)
- Large plage de tension de sortie de 4,5 V à 18 V (VOUT <>IN/2)
- Efficacité maximale de 97,3 % (sortie 12 V à 15 A, entrée 48 V)
- Erreur totale maximale de sortie CC de ±1,5 %
- Jusqu'à 300 W de puissance de sortie
- Évolutif avec LTM4660s parallèle pour une puissance plus élevée
- Contrôle en mode courant à fréquence fixe
- Synchronisation externe en verrouillage de phase de 200 kHz à 1 MHz
- Suivi de la tension de sortie avec démarrage progressif
- Faible courant d'appel de démarrage avec équilibrage de tension du condensateur volant avant l'action de commutation CC/CC
- Protection contre les court-circuits avec relance minuteur réglable
- Protection contre les surintensités et les surchauffes
- Détecteur thermostatique de diode embarqué
- Entrée de référence externe optionnelle
- Indicateurs « Bonne alimentation » et « Défaut »
- Boîtier BGA 16 mm x 16 mm x 10,34 mm
Applications
- Équipement de télécommunications et mise en réseau et centres de réseau
- Équipement de test et industriels
Vidéos

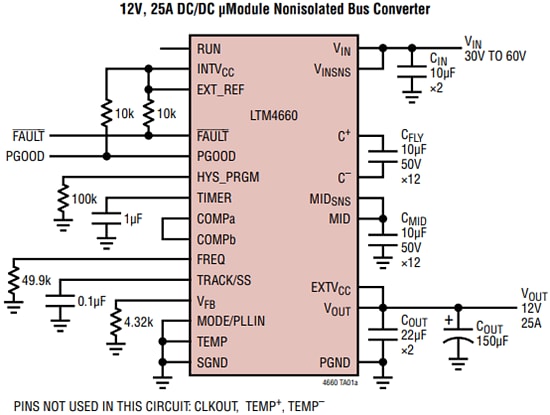

Application standard
Efficacité par rapport au courant de charge
Cartes de démonstration associées
Analog Devices Inc. Carte de démo DC2879A pour le LTM4660
Basé sur le convertisseur de bus μModule® hybride abaisseur LTM4660 à haut rendement et haute densité de puissance.
Analog Devices Inc. Cartes d'évaluation DC2959A-x
Un convertisseur abaisseur hybride qui offre un rendement et une densité de puissance remarquables.
