Analog Devices / Maxim Integrated Régulateur PoE PD LTC9105 IEEE 802.3af/at/bt
Le Régulateur Powered Device (PD) LTC9105 IEEE 802.3af/at/bt d'alimentation via Ethernet (PoE) d'Analog Devices dispose d'une télémétrie de courant, de tension et de puissance d'entrée. Le LTC9105 comprend une interface I2C permettant la lecture de télémesure, de puissance allouée par l'équipement d'alimentation électrique (PSE) et d'état d'entrée auxiliaire et l'écriture de priorité d'entrée de puissance. Le LTC9105 comporte également une fonction de désactivation configurable de mise sous tension en aval avec indication de sous-alimentation lorsque la puissance allouée par le PSE est inférieure à la puissance demandée par le PD.
Le LTC9105 d'Analog Devices utilise un MOSFET externe, à faible RDS(ON), à canal N et remplaçable à chaud, ainsi qu'une résistance de 50 mΩ de détection de courant. Il prend en charge le pont LT4321 idéal, pour étendre l'efficacité de fourniture d'énergie de bout en bout. Il comprend également une sortie de puissance, une résistance de signature externe, une classification de résistance programmable et une Classe de demande de PD configurable par broche. Une alimentation électrique auxiliaire est détectée à la broche AUX et signalée via l'interface I2C. Une circuiterie de maintenance de signature de puissance (MPS) automatique conserve l'alimentation d'interface de PD lorsque le tirage de courant en aval tombe en dessous d'un seuil interne de MPS.
Deux Convertisseurs analogique-numérique (CAN)dédiés delta-sigma mesurent en continu tension d'entrée et courant de régulateur de PD avec un temps de conversion standard de 100 ms et une résolution de 14 bits. La conversion simultanée des mesures de courant et de tension permet des calculs de puissance de haute précision.
Caractéristiques
- Régulateur de PD IEEE 802.3bt
- Interface I2C à 400 kHz
- Télémétrie permanente de tension, de courant et de puissance
- CAN dédiés delta-sigma de courant et de tension, de 14 bits
- Maintenance automatique de la signature d'alimentation (MPS)
- Prend en charge les PD jusqu'à 90 W avec puissance étendue
- Détection de classification de 5 événements avec lecture de puissance allouée de PSE
- Commutation transparente entre entrées doubles de PD ou PD/AUX
- Robustesse supérieure aux surtensions (maximum absolu 100 V)
- Large plage de températures de jonction de -40 à 125 °C
- MOSFET externe à canal N et remplaçable à chaud, pour une dissipation minimale d'énergie et pour un haut rendement de système
- Résistance de détection de courant de 50 mΩ
- Détection auxiliaire d'entrée à modes de veille
- Boîtier QFN de 5 mm x 5 mm à 20 broches
Applications
- PD 802.3bt IEEE à télémétrie de puissance
- Points d'accès/picocellules sans fil
- Caméras de sécurité à protocole IP
- Éclairage d'Alimentation via Ethernet (PoE)

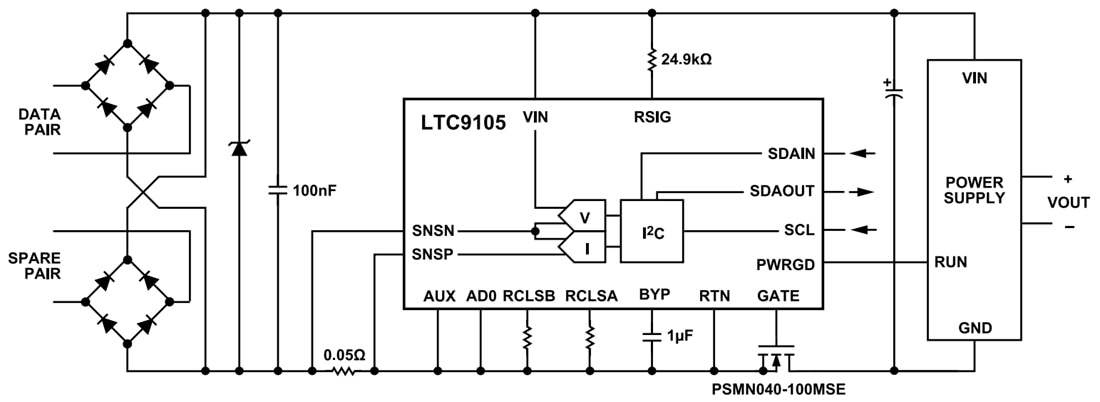

Application standard
Outil de développement
Analog Devices / Maxim Integrated Carte d'évaluation EVAL-LTC9105-AZ
Cette carte dispose des régulateurs LTC9105, MAX5974C, LT4321 et de l'isolateur ADuM1252 d'I2C.
