Analog Devices Inc. Contrôleurs Boost synchrones biphasés LTC7806
Les contrôleurs Boost synchrones biphasés LTC7806 d'Analog Devices Inc. sont des contrôleurs de convertisseur à faible IQ et hautes performances qui pilotent deux étages MOSFET de puissance à canal N hors phase. Ces contrôleurs disposent d’une architecture en mode courant à fréquence constante qui permet une fréquence de commutation verrouillable en phase jusqu’à 3 MHz. Les contrôleurs LTC7806 fonctionnent dans une large plage de tensions d’entrée allant de 4,5 V à 40 V. Lorsqu’ils sont polarisés à partir de la sortie du convertisseur Boost, ces contrôleurs présentent une adaptabilité remarquable, permettant un fonctionnement même avec des alimentations d’entrée pouvant descendre à 1 V après le démarrage.
Les contrôleurs LTC7806 disposent d’une référence de 1,2 V de précision, d’un indicateur de sortie Power Good et d’un moniteur de courant d’inductance. Ces contrôleurs sont homologués AEC-Q100 pour les applications automobiles. Les contrôleurs Boost synchrones LTC7806 sont logés dans un boîtier QFN 28 fils 4 mm x 5 mm à flancs mouillables. Les applications typiques incluent l’automobile et le transport, les amplificateurs de puissance audio et RF, l’industrie et la médecine ainsi que les communications.
Caractéristiques
- Le fonctionnement biphasé réduit la capacité d’entrée et de sortie requise et le bruit induit par l’alimentation
- Fonctionnement synchrone pour un rendement maximal et une dissipation de chaleur réduite
- Large plage de tension d’entrée de 4,5 V à 40 V ; fonctionne jusqu’à 1 V après le démarrage
- Faible courant de repos de fonctionnement 18 μA
- Capacité de rapport cyclique 100 % pour MOSFET synchrone (fonctionnement PassThru™)
- Détection de courant DCR à inducteur ou RSENSE
- Fonctionnement à spectre étalé
Caractéristiques techniques
- Fréquence fixe programmable (100 kHz à 3 MHz)
- Fréquence de verrouillage de phase (100 kHz à 3 MHz)
- Fonctionnement en mode rafale® à faible ondulation, saut d’impulsion ou continu sélectionnable à faible charge
- Sortie moniteur de courant d’entrée
- Le LDO interne alimente le pilote de grille à partir de VBIAS ou EXTVCC
- IQ d’arrêt faible 1,5 μA
- Boîtier QFN 28 fils 4 mm x 5 mm à flancs mouillables
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Automobile et transport
- Amplificateurs de puissance audio et RF
- Secteur industriel et médical
- Télécommunications
Circuit d'application standard

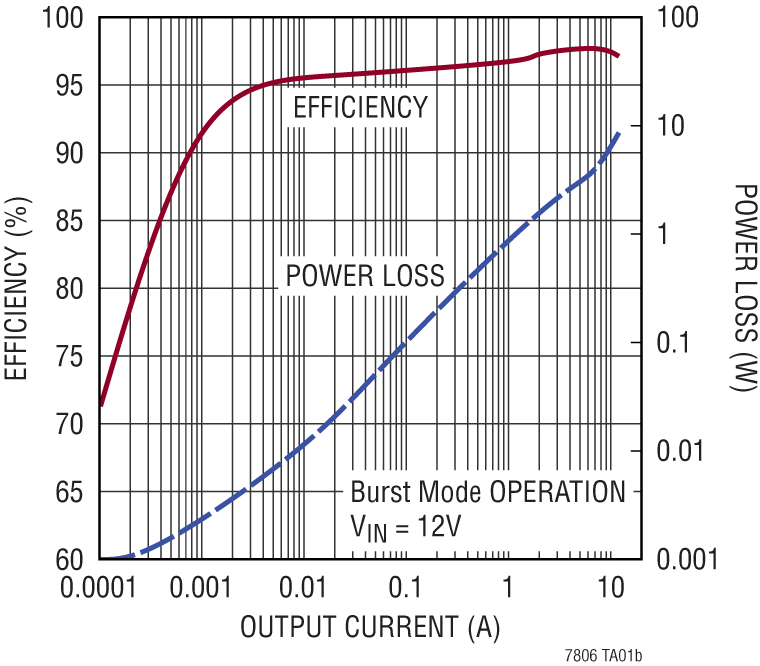

Efficacité et perte de puissance par rapport au courant de sortie
Carte de démonstration associée
Analog Devices Inc. Tableau de démonstration LTC7806 (DC2951A)
Plateforme d’évaluation pour le contrôleur Boost synchrone LTC7806 biphasé.
