Analog Devices Inc. Diode idéale LTC4451 40 V 7 A
La diode idéale LTC4451 40 V 7 A d'Analog Devices Inc. est un remplacement de diode SCHOTTKY haute performance utilisant un MOSFET de puissance à canal N intégré. Cela permet de relier facilement les alimentations électriques pour augmenter la fiabilité du système et éviter la conduction inverse.
Le LTC4451 régule la tension directe à 15 mV pour minimiser la perte de puissance par rapport aux diodes SCHOTTKY. La régulation assure un transfert de courant fluide sans oscillation dans les applications diode-OR. Lorsque le MOSFET de puissance est complètement amélioré, la RDS (ON) du transistor est de 21 mΩ. Le MOSFET de puissance est classé pour une conduction directe jusqu’à 7 A tout en dissipant 1,34 W. Une réponse transitoire rapide, un pilote de grille à hautes performances minimise la dissipation de puissance directe et le courant inverse. L’entrée VCC permet à VIN de fonctionner jusqu’à la terre pour les applications basse tension. LTC4451 d’Analog Devices Inc. est disponible en petit boîtier LQFN 16 fils de 2 mm × 3 mm.
Caractéristiques
- Réduit la dissipation de puissance en remplaçant une diode SCHOTTKY de puissance sans composants externes
- MOSFET 7 A à canal N, 21 mΩ interne
- Tension directe régulée 15 mV
- Courant de fonctionnement 20μA, arrêt 0,8 μA
- Large plage d’entrée 0 V à 40 V avec VCC > 2,75 V
- L’allumage rapide minimise la chute de tension
- Le temps de récupération inverse rapide minimise le courant transitoire inverse
- Commutation en douceur dans les applications à diodes-OR
- Boîtier LQFN 16 fils 2 mm × 3 mm
Applications
- Remplacement de diode Schottky
- Dispositifs portables industriels, médicaux et grand public
- Batterie et adaptateur mural diode ORing

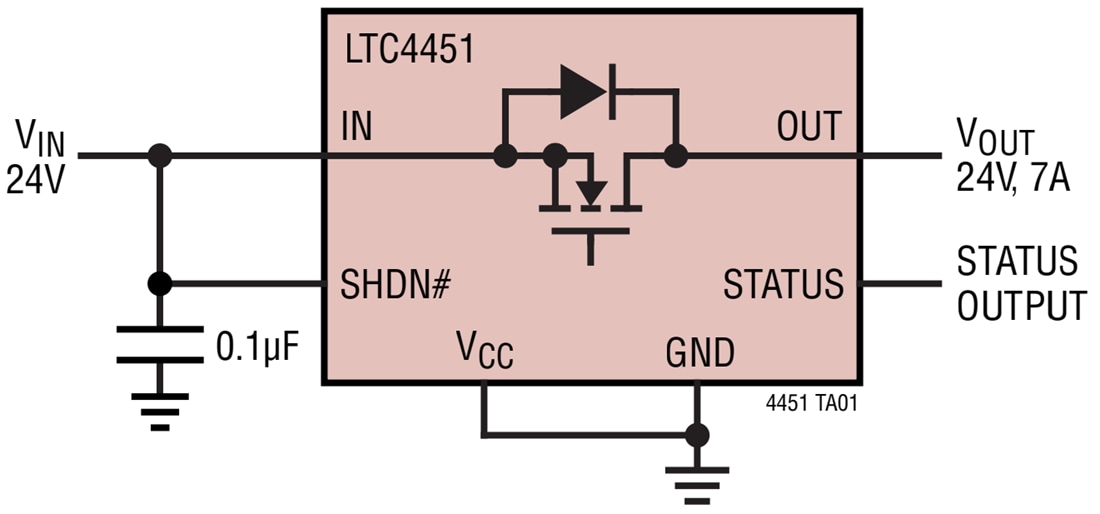

Application standard
Outil de développement associé
Analog Devices Inc. Circuit de démonstration DC3001A-B pour LTC4451
Présente le contrôleur de diode idéale LTC4451 avec un MOSFET à faible RDS(ON) intégré.
