Analog Devices Inc. contrôleur permutable à chaud positif LTC4287
Le contrôleur permutable à chaud positif LTC4287 d'Analog Devices Inc. est une solution intégrée pour les applications permutables à chaud qui permet d’insérer et de retirer en toute sécurité une carte d’un fond de panier sous tension. Les pilotes à double grille et le séquençage et le fonctionnement de démarrage multimode configurables optimisent la zone de fonctionnement sécurisée du transistor à effet de champ (MOSFET) à semi-conducteur à oxyde métallique pour divers niveaux de puissance. Le minuteur de disjoncteur limite la température du MOSFET pour une protection fiable contre les surtensions.
L’interface SMBus 3.1, la structure de commande PmBus et les convertisseurs analogique-numérique (CAN) embarqués avec résolution et vitesse sélectionnables permettent de surveiller le courant, la tension, la puissance, l’énergie, la température et l’état de défaillance de la carte. Une mémoire en lecture seule (EEprom) externe effaçable électriquement en option peut être utilisée pour la configuration des pièces et fournir une capture de boîte noire des conditions de défaillance passées.
Le LTC4287 d’Analog Devices Inc. dispose de caractéristiques supplémentaires pour répondre à l’entrée sous les tensions et les surtensions, pour interrompre l’hôte lorsqu’une défaillance s’est produite, pour avertir quand la puissance de sortie est bonne, pour détecter l’insertion d’une carte, pour éteindre le MOSFET si un moniteur d’alimentation externe n’indique pas la bonne alimentation dans une période d’arrêt et pour redémarrer automatiquement après un délai programmable après un arrêt commandé par l’hôte.
Caractéristiques
- Pilote deux portes pour les applications à haute puissance
- Large plage de tension d’alimentation d’entrée de 6,5 à 80 V
- Optimise le SOA MOSFET avec un séquençage et un fonctionnement de démarrage multimode
- Surveille les courants, les tensions, la puissance et l’énergie avec le CAN
- Limite la température du MOSFET pour une protection contre les surtensions
- Capture et configuration de la boîte noire à l’aide d’une EEprom externe optionnelle
- Limite de courant réglable, précise 6,6 % (5 mV) avec repli
- Interface SMBus 3.1 et structure de commande conforme PmBus
- Contrôleurs parallèles pour des niveaux de courant élevés
- Mesures CAN minimales et maximales, journalisation avec alertes
- Disponible en boîtier QFN plastique à 48 (39) bornes (7 × 7mm)
- Repli de courant configurable
Applications
- Systèmes de panneau arrière de serveur à haute disponibilité
- Systèmes d'alimentation distribuée 12 V/24 V/48 V/54 V
- Industrie

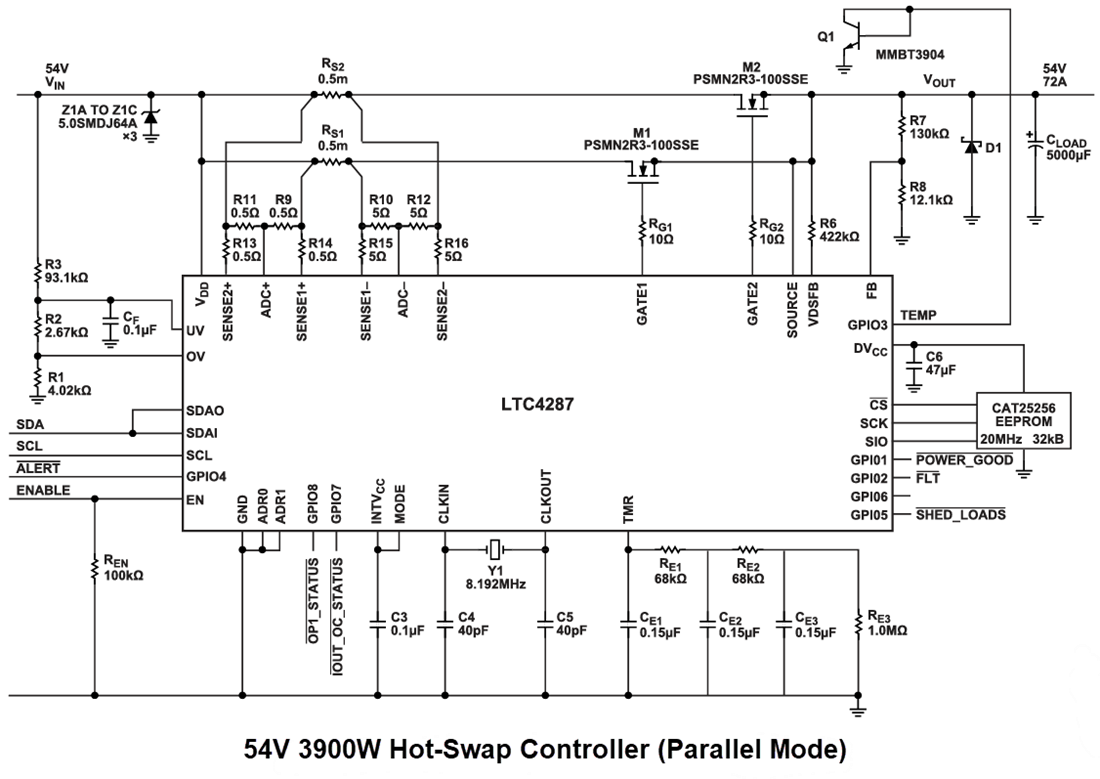

Application standard
