Analog Devices Inc. Convertisseurs numérique-analogique 12 et 16 bits LTC2672
Les convertisseurs numérique-analogique 12 & 16 bits LTC2672 Analog Devices Inc. sont des CNA à sortie de courant à cinq canaux avec des plages de sortie sélectionnables. Les huit plages de courant sont programmables par canal avec des sorties à pleine échelle jusqu’à 300 mA. Les canaux peuvent être mis en parallèle pour permettre des ajustements ultra-fins de courants élevés ou des sorties combinées jusqu’à 1,5 A. Une broche d’alimentation dédiée est fournie pour chaque canal de sortie. Chaque canal peut fonctionner de 2,1 V à VCC et les commutateurs internes permettent de tirer n’importe quelle sortie vers l’alimentation négative optionnelle.
Les CAN LTC2672 comprennent une référence 1,25 V intégrée de précision (10 ppm/°C maximum), avec la possibilité d’utiliser une référence externe. L’interface série 3 fils compatible SPI (interface périphérique série) fonctionne à des niveaux logiques aussi bas que 1,71 V et à des fréquences d’horloge pouvant atteindre 50 MHz.
Les CAN LTC2672 sont proposés en boîtier LFCSP (puce à cadre plombé) 5 mm x 5 mm avec une pastille exposée pour de meilleures performances thermiques.
Caractéristiques
- Plages de courant de sortie programmables par canal : 300 mA, 200 mA, 100 mA, 0 mA, 25 mA, 12,5 mA, 6,25 mA et 3,125 mA
- Tensions d’alimentation de sortie flexibles de 2,1 V CC
- Fonctionnement du flexible à alimentation simple ou double
- Tension de décrochage maximale garantie 0,6 V
- Alimentation en tension séparée par canal de sortie
- Commutateurs internes vers une alimentation négative optionnelle
- Référence interne de précision (coefficient de température VREF maximal 10 ppm/°C) ou référence externe
- Résolution 12 & à 16 bits complète sur toutes les plages
- Le multiplexeur analogique surveille les tensions et les courants
- Bascule A/B via SPI ou broche dédiée
- Alimentation E/S numérique de 1,71 V à VCC
- Plage de température de fonctionnement
- LTC2672CUH (0 °C à +70 °C)
- LTC2672IUH (-40 °C à +85 °C)
- LTC2672HUH (-40 °C à +125 °C)
- Boîtier LFCSP32 5 mm x 5 mm
Applications
- Laser ajustables
- Polarisation d’amplificateur optique à semi-conducteur
- Radiateurs résistifs
- Polarisation en mode courant
Outils de développement
Analog Devices Inc. Carte d'évaluation LTC2672 (DC2903A)
Plateforme de démonstration et de développement pour le convertisseur numérique-analogique (CNA) isolé 16 bits LTC2672.
Schéma fonctionnel

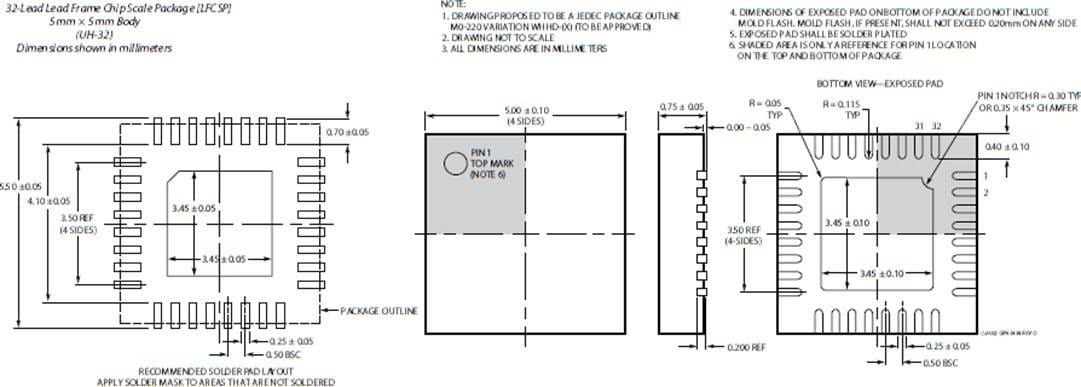

Profil du boîtier
