Analog Devices Inc. Convertisseurs Boost synchrones micro-puissance LT8338
Les convertisseurs Boost synchrones micro-puissance LT8338 d'Analog Devices Inc. fournissent un haut rendement pour l'entrée et la sortie jusqu'à 40 V. Le régulateur élévateur monolithique synchrone LT8338 consomme seulement 6 μA de courant de repos en mode rafale. Ce fonctionnement maintient un haut rendement à un courant de sortie très faible tout en maintenant l'ondulation de sortie sous 20 mVp-p.
La fréquence de commutation LT8338 d'ADI peut être réglée avec une résistance externe sur une plage allant de 300 kHz à 3 MHz. Une broche SYNC/MODE permet la synchronisation avec une horloge externe. La broche est également utilisée pour sélectionner le fonctionnement entre mode rafale et mode saut d'impulsion ou activer la modulation de spectre étalé pour réduire les EMI. La broche EN/UVLO a un seuil précis de 1 V et peut être utilisée pour programmer VIN UVLO ou pour éteindre la pièce. Le LT8338 entre en mode PassThru du rapport cyclique à 100% lorsque VIN est supérieur au VOUT régulé. Le LT8338 dispose également d'un repli de fréquence et d'un démarrage progressif interne pour le contrôle du courant de l'inductance pendant le démarrage.
Caractéristiques
- Large plage de tension d'entrée de 3,0 V à 40 V
- Faible courant de repos en fonctionnement Burst Mode®
- IQ <6 µA
- Ondulation de sortie P-P <20 mV
- Fonctionnement synchrone pour un rendement élevé
- Commutateurs de puissance monolithiques 40 V, 240 mΩ
- Mode PassThru™ du rapport cyclique à 100 % pour les applications de pré-régulation boost
- Réglable et synchronisable de 300 kHz à 3 MHz
- Spectre étalé pour réduire les émissions EMI/EMC
- EN/UVLO précis
- Compensation interne
- Diviseur de rétroaction interne 20 MΩ
- Tension de sortie jusqu'à 40 V
- Disponible en boîtier MSOP à 10 fils
- Homologation automobile AEC-Q100 en cours
Applications
- Alimentations industrielles et automobiles
- Systèmes alimentés par batterie
- Élévateur à usage général
Kit associé
Analog Devices Inc. Carte de démonstration DC2907A LT8338
Dispose du LT8338, un convertisseur boost synchrone dans un boîtier MSOP plastique à 10 fils endurci thermiquement.

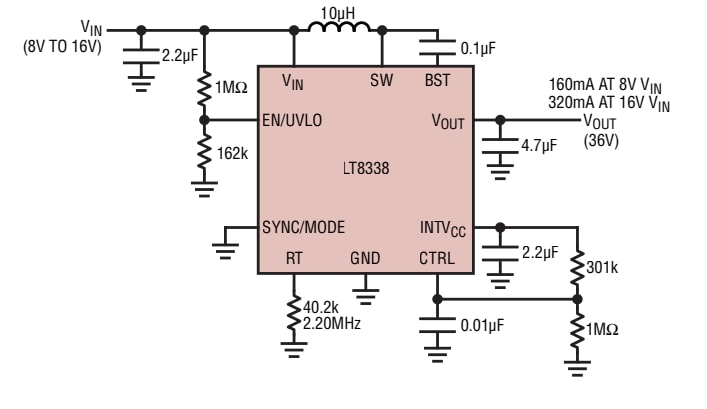

Application standard
Schéma fonctionnel
