Analog Devices Inc. Convertisseur Silent Switcher® LT8337 / LT8337-1
Le convertisseur élévateur Silent Switcher® LT8337 / LT8337-1 d'Analog Devices Inc. est un convertisseur CC-CC élévateur synchrone à faible IQ. Il dispose d'une architecture Silent Switcher et d'une modulation de fréquence à spectre étalé (SSFM) en option pour minimiser les émissions EMI tout en offrant un haut rendement à des fréquences de commutation élevées. La large plage de tension d'entrée/sortie, le faible courant de repos des broches VIN en mode rafale et la capacité de rapport cyclique de 100 % pour le MOSFET synchrone en fonctionnement PassThru (VIN > VOUT) rendent les LT8337/LT8337-1 idéaux pour les systèmes alimentés par batterie et les applications de montée en puissance à usage général.
Les LT8337/LT8337-1 intègrent des commutateurs d'alimentation de 28 V et 5 A, fonctionnant à une fréquence de commutation fixe programmable entre 300 kHz et 3 MHz et synchronisables avec une horloge externe. Les LT8337/LT8337-1 disposent d'un démarrage progressif en sortie et d'un verrouillage de surtension en sortie. Le LT8337-1 permet une compensation externe via la broche VC pour une réponse transitoire rapide. Le LT8337 offre un indicateur de bonne puissance de sortie via la broche PG.
Le commutateur silencieux LT8337 / LT8337-1 d'Analog Devices Inc. est proposé en boîtier LQFN-16 peu encombrant.
Caractéristiques
- Architecture Silent Switcher
- Émissions EMI ultra-faibles
- Modulation de fréquence à spectre étalé optionnelle
- Commutateurs d'alimentation intégrés 28 V, 5 A
- Faible courant de repos de broche VIN
- 0,3 μA à l'arrêt
- 4 μA en fonctionnement en Burst Mode® (LT8337)
- 15 μA en PassThru™ (LT8337)
- Large plage de tension d'entrée de 2,7 V à 28 V
- Tension de sortie programmable jusqu'à 26 V
- Capacité de rapport cyclique 100 % pour MOSFET synchrone
- Compensation externe (réponse transitoire rapide (LT8337-1))
- Moniteur Power Good (LT8337)
- Réglable et synchronisable de 300 kHz à 3 MHz
- Fonctionnement en mode saut d'impulsion ou mode rafale à faible charge
- Petit boîtier LQFN à 16 fils (3 mm × 3 mm)
Applications
- Systèmes alimentés par batterie
- Élévateur à usage général
Outils de développement
Analog Devices Inc. Carte d'évaluation EVAL-LT8337-AZ/EVAL-LT8337-1-AZ
Plateforme de démonstration pour le commutateur élévateur synchrone Silent Switcher® LT8337 ou LT8337-1.

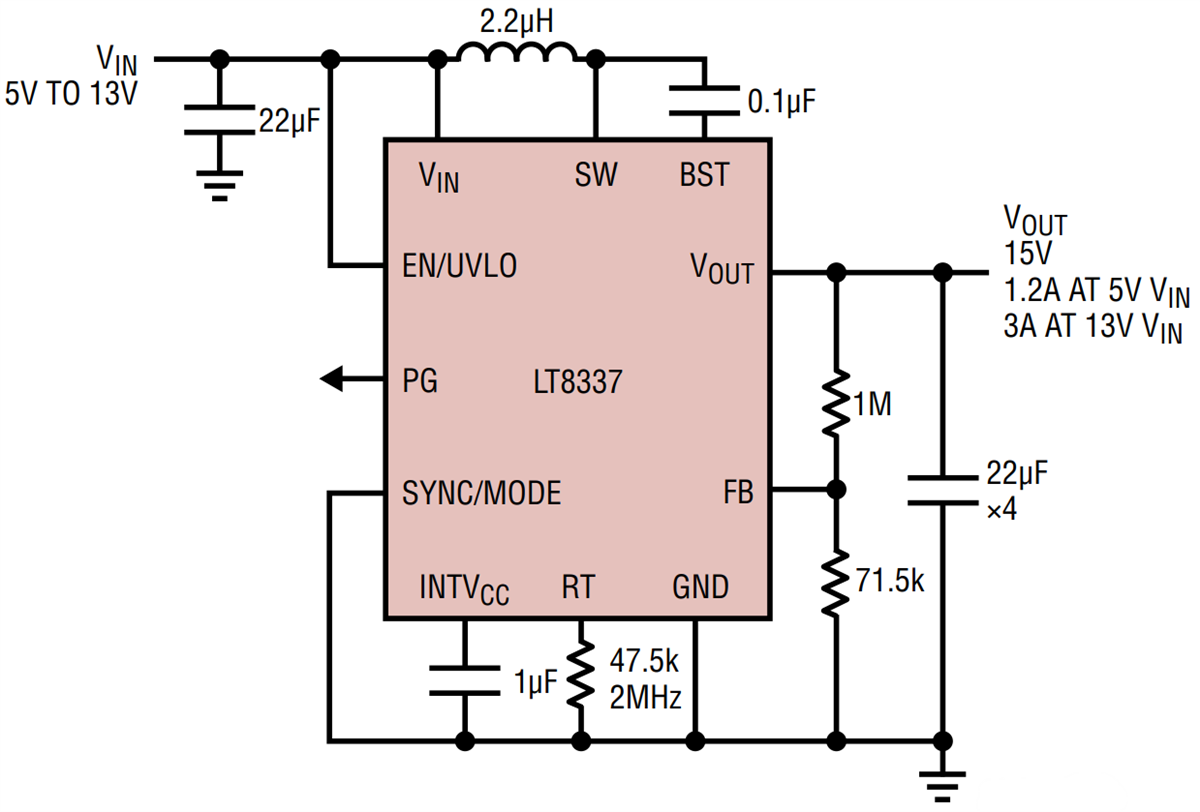

Application standard
