Analog Devices Inc. Carte adaptateur pour kit d’évaluation GMSL

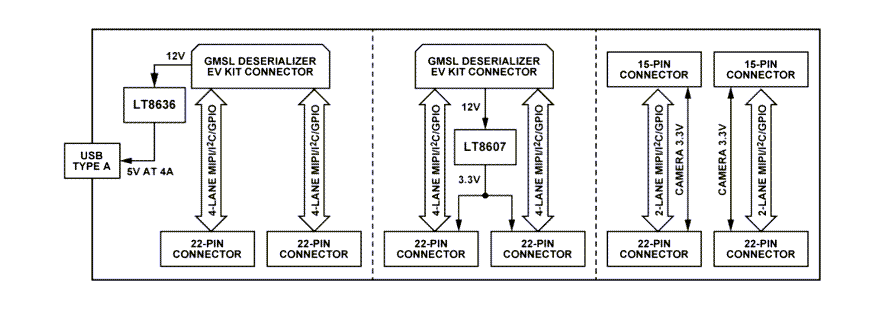

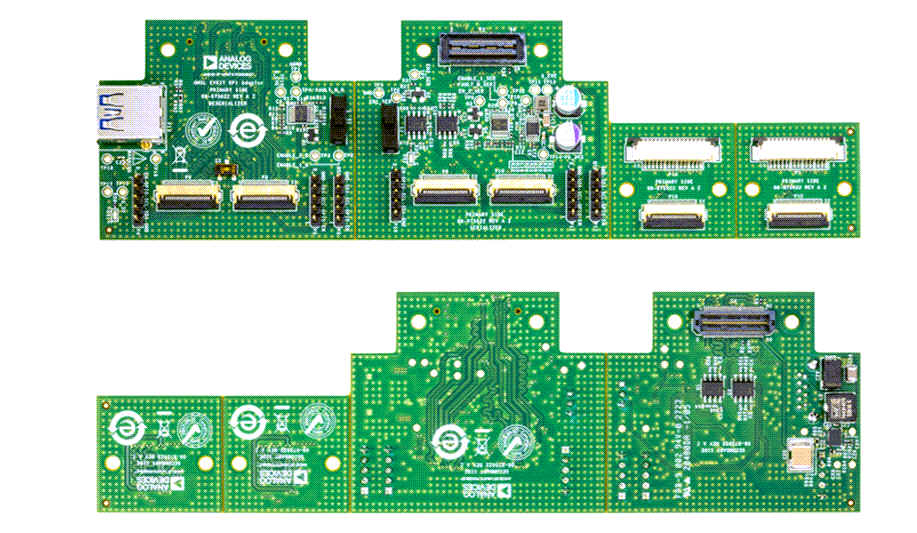

La carte adaptateur pour kit d’évaluation GMSL Analog Devices permet de connecter des kits de sérialiseur et de désérialiseur GMSL à une large gamme de caméras et de plateformes de traitement prenant en charge les connecteurs de câble ruban standard de l’industrie. L’adaptateur comprend trois sections qui peuvent être séparées les unes des autres, avec les fonctionnalités suivantes :

1. Deux adaptateurs de câble nappe incorporant un connecteur à 15 broches et un connecteur à 22 broches acheminés l’un vers l’autre. Le connecteur à 15 broches prend en charge deux voies MIPI, tandis que le connecteur à 22 broches prend en charge quatre voies MIPI.

2. Un adaptateur de kit d’évaluation de sérialiseur GMSL avec deux connecteurs de câble ruban à 22 broches pour connecter des caméras à l’un des ports MIPI d’entrée du sérialiseur GMSL.

3. Un adaptateur du kit d’évaluation du désérialiseur GMSL avec un connecteur câble nappe attaché à chacun des ports MIPI de sortie pour la connexion aux plateformes de développement Raspberry Pi et Nvidia ou à d’autres plateformes de traitement prenant en charge les connecteurs câble nappe à 15 ou 22 broches. Un connecteur USB Type-A est disponible pour fournir 5 V à 4 A.

Caractéristiques

Permet l’utilisation de kits d’évaluation de désérialiseur GMSL avec diverses plateformes de traitement prenant en charge le connecteur de caméra câble nappe à 15 broches ou 22 broches, comme les plateformes de développement Raspberry Pi ou Nvidia
Permet l’utilisation des kits d’évaluation du sérialiseur GMSL avec une large gamme de caméras dotées de connecteurs de câble nappe à 15 ou 22 broches, tels que la caméra RPI
