Analog Devices Inc. Kit d'évaluation EVAL-HMC8074
Le Kit d'évaluation EVAL-HMC8074 d'Analog Devices Inc. est conçu pour démontrer le VCO MMIC quadruple bande HMC8074. Le VCO MMIC quadribande 8,3 GHz - 15,2 GHz HMC8074 intègre des résonateurs, des dispositifs de résistance négative et des diodes varactor tout en offrant deux broches de sortie RF.
Le kit d'évaluation EVAL-HMC8074 contient le VCO HMC8074, un régulateur de tension à bruit ultra-faible LT3042, des cavaliers, un multiplexeur 4:1 ADG1604 et une version A sous-miniature (SMA) et des connecteurs K de 2,92 mm.
Caractéristiques
- Une carte autonome qui comprend les éléments suivants
- VCO, quadruple bande, faible bruit HMC8074
- Multiplexeur 4:1 ADG1604, options de filtrage
- Régulateur de tension LT3042
- Connectivité d'embase pour permettre l'utilisation du microcontrôleur Arduino Uno ou Linduino
- Alimenté de manière externe par une seule alimentation de 6,0 V
Équipement nécessaire
- Alimentation de 6,0 V
- Alimentation électrique à faible bruit, variable de 0 V à 13,0 V
- Terminaison 50 Ω
- Analyseur de spectre (facultatif)
- Analyseur de source de signal
Ressources supplémentaires
Produits associés
Analog Devices Inc. VCO MMIC quadribande 8,3 GHz - 15,2 GHz HMC8074
Intègre des résonateurs, des dispositifs de résistance négative et des diodes varactor avec deux broches de sortie RF.

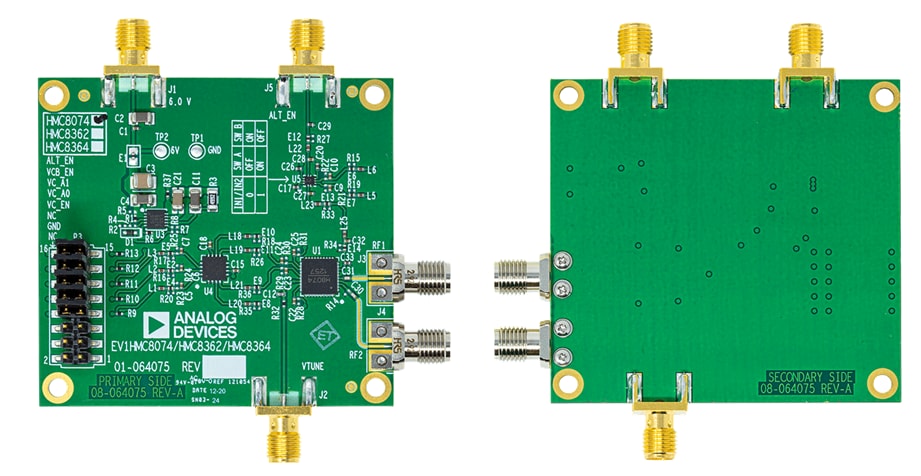

Vues avant et arrière
Publié le: 2021-09-17
| Mis à jour le: 2022-03-11
