Analog Devices Inc. Carte d'évaluation EVAL-ADMV1550
La carte d'évaluation EVAL-ADMV1550 d'Analog Devices est configurée pour évaluer le fonctionnement du mélangeur à double équilibre ADMV1550. Le mélangeur à double équilibre ADMV1550 est proposé dans un boîtier utilisant latechnologie de montage en surface (SMT),, conforme à la directive RoHS, sans plomb, qui facilite son utilisation comme convertisseur élévateur ou abaisseur entre 15 GHz et 65 GHz. La carte EVAL-ADMV1550 d'ADI utilise des techniques de conception de circuit RF. Les lignes de signal doivent avoir une impédance de 50 Ω, et les fils de mise à la terre du boîtier et la pastille exposée doivent être connectés directement au plan de mise à la terre.
Caractéristiques
- Perte de conversion standard de 8 dB à 15 GHz - 50 GHz
- Entrée IP3 (convertisseur abaisseur) standard de 20 dBm à 15 GHz - 50 GHz
- Entrée IP2 (convertisseur abaisseur) standard de 40 dBm à 15 GHz - 50 GHz
- Entrée P1dB standard de 11 dBm
- Isolation LO à RF standard de 35 dB
- Isolation LO à IF standard de 35 dB
- Isolation RF/IF standard de 45 dB à 15 GHz - 50 GHz
- Boîtier LGA à 18 bornes, conforme à la directive RoHS, 4 mm x 4 mm
Applications
- Radios micro-ondes et borne à très petite ouverture (VSAT)
- Équipements de test
- Guerre électronique militaire
- Contre-mesure électronique (ECM)
- Commande, contrôle, communications et renseignement

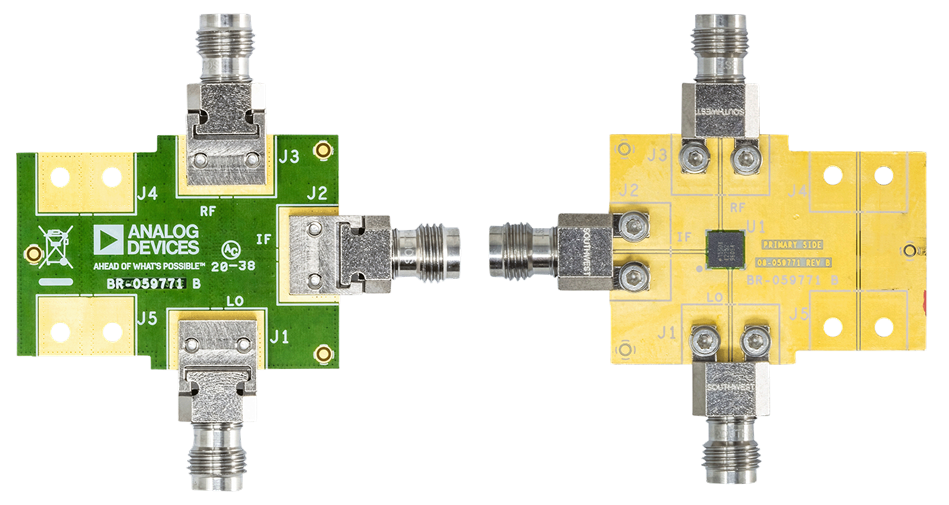

Couche supérieure PCB
