Analog Devices Inc. Carte d'évaluation EVAL-ADM2495EEBZ pour ADM2495E
La carte d’évaluation EVAL-ADM2495EEBZ d’Analog Devices permet une évaluation simplifiée et efficace de l’émetteur-récepteur RS-485 ADM2495E de signal isolé, 5,7 kVRMS, semi-duplex à 250 kbit/s. L’EVAL-ADM2495EEBZ peut également être utilisée pour évaluer l’émetteur-récepteur ADM2495E-1 à une vitesse plus élevée de 20 Mbit/s en remplaçant la partie à vitesse basse par la partie à vitesse plus élevée.
L’EVAL-ADM2495EEBZ d’Analog Devices offre des options en vue d’évaluer le dispositif ADM2495E/ADM2495E-1 dans un système individuel. Les borniers à vis sur l’EVAL-ADM2495EEBZ facilitent l’accès aux signaux numériques et aux signaux bus RS-485, et les options de cavalier intégrées permettent de configurer chaque entrée numérique.
Deux régulateurs à faible chute de tension (LDO) ADP7104 intégrés acceptent une tension d’entrée allant jusqu’à 20 V et une plage de sortie de tensions d’alimentation sélectionnables vers les PINS VDD1 et V DD2, configurables via des options de cavalier. Les régulateurs LDO peuvent être contournés pour alimenter les broches d’alimentation ADM2495E/ADM2495E-1 VDD1 et VDD2 directement à partir d’alimentations électriques externes.
L’alimentation flexible logique du côté primaire à broche VDD1 permet au dispositif de fonctionner avec une tension d’entrée/sortie (E/S) numérique de 1,7 V à 5,5 V, ce qui permet la communication avec des processeurs modernes en utilisant une alimentation électrique de 1,8 V ou 2,5 V .
Caractéristiques
- Évaluation simplifiée de l’émetteur-récepteur RS-485 isolé à 250 kbit/s ADM2495E/ADM2495E-1
- 2-layer PCB conforme à la norme EN 55032 sur les émissions rayonnées de classe B
- Empreinte pour 10 mm × 10 mm, boîtier SOIC_W à 16 fils avec fluage et distance d’isolement >8,0 mm
- Régulateurs LDO ADP7104 intégrés avec options de connecteur pour une évaluation simplifiée dans plusieurs configurations d’alimentation
- Rail d’alimentation flexible à faible tension VDD1 pour l’interface avec des nœuds d’E/S aussi bas que 1,7 V
- Protection DES CEI 61000-4-2 sur les broches A et B avec décharge de contact ±4 kV
- Connecteur SMA pour signal d'entrée TxD
- Oscillateur LTC6900 embarqué optionnel pour fournir un signal TxD
- Borniers à vis pour connecter l’alimentation, numérique et les signaux RS-485
- Activation et désactivation sélectionnables par cavalier pour les signaux d’entrée numériques
- Résistances et empreintes pour terminaison
- Points d'essai pour mesurer tous les signaux
Applications
- Convertisseurs solaires
- Test et mesure électriques
- Bus de champ industriel
- Réseaux de chauffage, de ventilation et de climatisation (HVAC)
- Immotique
Contenu du kit
- Carte d'évaluation EVAL-ADM2495EEBZ
Équipement nécessaire
- Oscilloscope
- Générateur de signaux (en option)
- Alimentation de 3 V à 5,5 V
- Alimentation de 1,7 V à 5,5 V (en option)

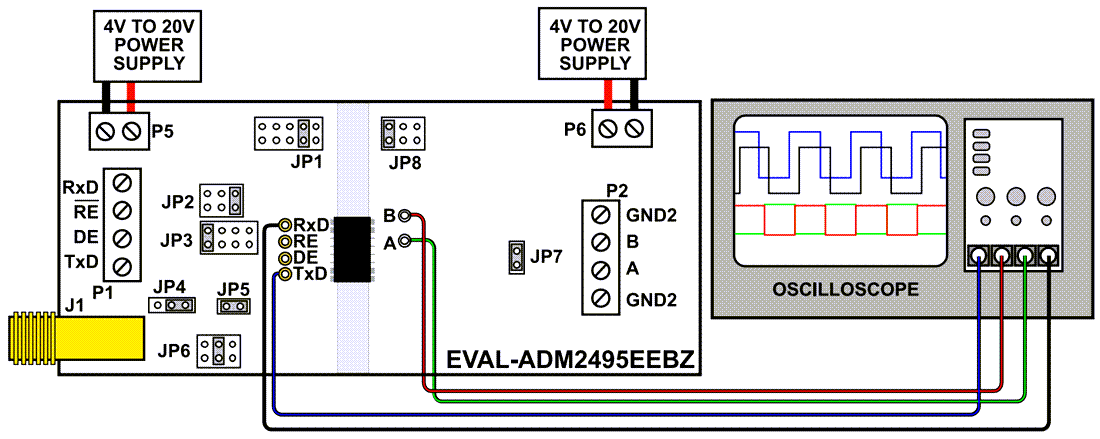

Configuration du test de boucle de rétroaction

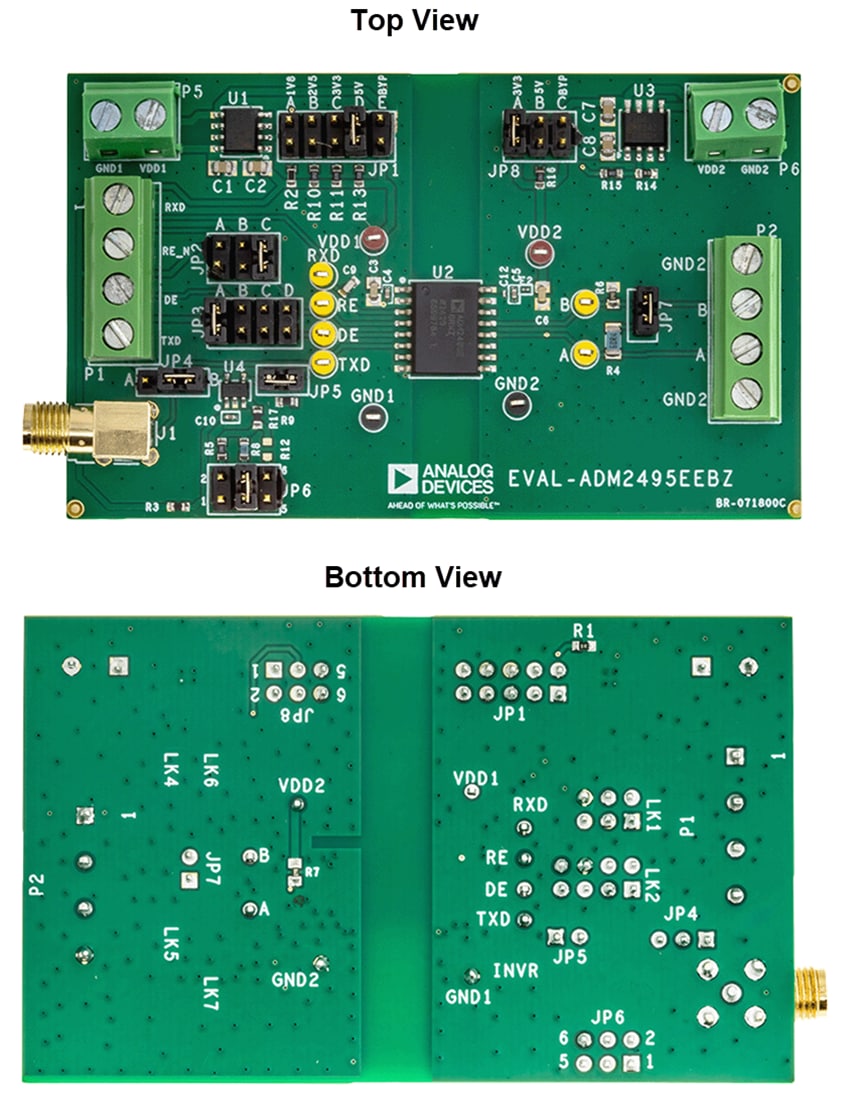

Configuration de carte
Émetteurs-récepteurs associés
Analog Devices Inc. Émetteurs-récepteurs ADM2495E/ADM2495E-1 RS-485
Émetteurs-récepteurs RS-485 de signaux isolés de 5,7 kVRMS avec une protection de défaut de ±60 V sur les broches A et B RS-485.
