Analog Devices Inc. Carte d'évaluation EVAL-ADAQ8092-FMCZ
La carte d'évaluation EVAL-ADAQ8092-FMCZ d'Analog Devices Inc. est idéale pour démarrer le développement avec l'ADAQ8092. L'ADAQ8092 est une solution de µmodule d'acquisition de données à canal double haute vitesse 14 bits, 105 MS/s. Le dispositif utilise le système en boîtier (SiP) qui intègre trois blocs communs de conditionnement et de traitement du signal.
La carte d'évaluation EVAL-ADAQ8092-FMCZ d'ADI ne nécessite pas d'alimentation électrique externe et a besoin d'un très petit vacillement dans la source d'horloge. Le DC1075B est recommandé pour améliorer la source du signal d'horloge.
Caractéristiques
- CAN à échantillonnage simultané à deux canaux
- Pilote CAN/amplificateur différentiel intégré
- Circuiterie de configuration d'entrée asymétrique vers différentielle
- Capacité de sortie LVDS
- Port SPI série pour configuration
- Solution d'alimentation embarquée
- Connecteur de carte système FMC-LPC
Applications
- Télécommunications
- Stations de base pour les téléphones cellulaires
Équipement nécessaire
- PC avec système d'exploitation Windows 7 ou Windows 10
- EVAL-ADAQ8092-FMCZ
- ZedBoard Digilent avec alimentation électrique d'adaptateur mural 12 V
- Source d’alimentation
- Rohde & Schwarz SMA100A (source d'horloge) - suggéré
- Adaptateur SMA mâle-mâle
- Carte SD
- Keysight série 336xx (générateur de signal) - suggéré
- Diviseur d'horloge DC1075B - suggéré
- Câbles SMA
- Atténuateur
- Filtre passe-bande TTE, centré sur la fréquence du signal de test - suggéré
Contenu du kit
- Carte d'évaluation EVAL-ADAQ8092-FMCZ
- Carte mémoire Micro-SD (avec adaptateur) contenant le logiciel de démarrage de la carte système et le système d'exploitation Linux.

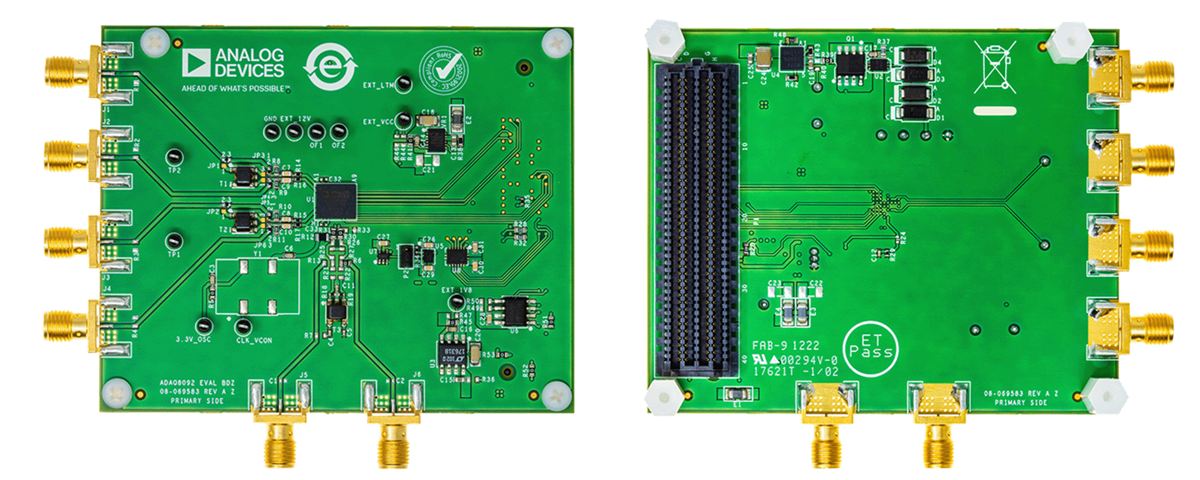

Configuration de la PCB
Ressources supplémentaires
Produits associés
Analog Devices Inc. µΜodule® 14 bits 105 MS/s ADAQ8092
Solution DAQ (acquisition de données) à double canal haut débit.
Publié le: 2022-11-11
| Mis à jour le: 2022-11-24
