Analog Devices Inc. Carte d'évaluation EVAL-ADAQ23876FMCZ
La carte d'évaluation EVAL-ADAQ23876FMCZ d'Analog Devices Inc. permet une évaluation simplifiée des solutions d'acquisition de données μModule® de précision, 16 bits, 15 MS/s ADAQ23876. La solution d'acquisition de données 16 bits ADAQ23876 est un μModule® haut débit de précision qui réduit le cycle de développement des systèmes de mesure de précision. La carte EVAL-ADAQ23876FMCZ est un outil polyvalent pour une variété d'applications et démontre les performances des μModules ADAQ23876.
La carte d'évaluation EVAL-ADAQ23876FMCZ d'ADI s'interface avec une plateforme de démonstration de système (SDP) haut débit, la SDP-H1 (EVAL-SDP-CH1Z), à l'aide d'un connecteur à 160 broches.
Caractéristiques
- Carte d'évaluation μModule 16 bits, 15 MS/s ADAQ23876
- Circuit de conditionnement de signal analogique polyvalent
- Circuits de référence, LDO et d'alimentation embarqués
- Logiciel PC pour contrôle et analyse de données de domaine temporel et fréquentiel
- Plateforme de démonstration système compatible (SDP-H1)
Équipement nécessaire
- PC exécutant Windows® 10 ou version ultérieure
- Carte contrôleur SDP-H1 (EVAL-SDP-CH1Z)
- Source de signal de précision à faible bruit (comme la série SYS-2700)
- Câble standard USB A vers USB mini-B
- Filtre passe-bande adapté aux tests 18 bits (valeur basée sur la fréquence du signal)
Logiciels
- Requis
- Plug-in ACE ADAQ23876 ou ADAQ23878
- Pilote SDP-H1
Produits associés
Analog Devices Inc. Solution d'acquisition de données 16 bits ADAQ23876
μModule® de haute précision et à grande vitesse qui réduit le cycle de développement des systèmes de mesure de précision
Carte contrôleur associée
Analog Devices Inc. EVAL-SDP-CH1Z High-Speed Controller Board
High-speed controller board for the Analog Devices System Demonstration Platform (SDP).
Ressources supplémentaires
Schéma fonctionnel

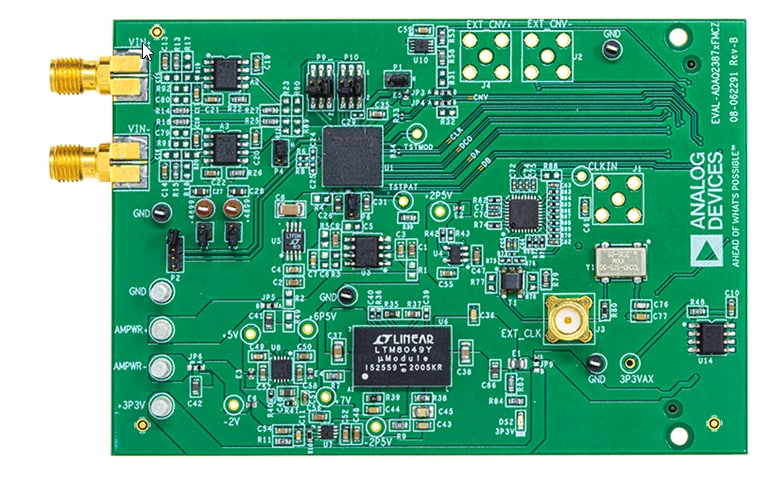

Vue avant

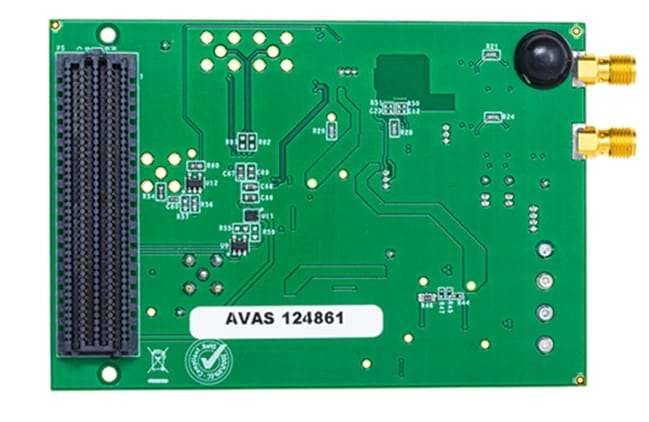

Vue arrière
