Analog Devices Inc. Systèmes d'évaluation d'architecture en anneau EVAL-ADAF1080xEBZ
Les systèmes d'évaluation d'architecture en anneau EVAL-ADAF1080xEBZ d'Analog Devices Inc. sont basés sur le capteur magnétique à faible champ, haute précision et axe unique ADAF1080 avec conditionnement de signal intégré. Le composant comprend un capteur magnéto-résistif anisotrope (AMR) à faible champ avec un amplificateur de conditionnement de signal intégré, une bobine retournée et une bobine d'étalonnage avec un pilote pour mesurer précisément les champs magnétiques.
Les EVAL-ADAF1080-3EBZ et EVAL-ADAF1080-6EBZ d'ADI permettent à l'utilisateur d'obtenir simplement et rapidement des mesures précises du courant sans contact à l'aide de l'ADAF1080. De plus, un connecteur à 4 broches met en œuvre une mesure sans contact des courants via un fil placé au centre de l'anneau.
La carte EVAL-ADAF1080-3EBZ ou EVAL-ADAF1080-6EBZ combine un régulateur embarqué à faible perte de niveau (LDO), plusieurs composants ADAF1080 et un amplificateur de sommation pour produire une tension analogique unique.
La carte EVAL-ADAF1080-3EBZ dispose de trois capteurs pour une solution de mesure de courant économique et la carte EVAL-ADAF1080-6EBZ dispose de six capteurs pour les cas où une précision et une résistance aux interférences plus élevées sont nécessaires.
Caractéristiques
- Mesure de courant sans contact
- Plage nominale de ±200 A
- Plage étendue jusqu'à ±640 A
- Petit facteur de forme
- Bruit faible
- Décalage du zéro sur la durée de vie et la température
- Sortie analogique simple
- Prêt à l'emploi
Équipement nécessaire
- Alimentation 5 V
- Un système d'acquisition compatible avec la tension de sortie
- Lignes numériques pour le contrôle des caractéristiques de l'ADAF1080 (en option)
Produits associés
Analog Devices Inc. Capteurs de champ magnétique ADAF1080
Combinent un conditionnement de signal intégré avec un capteur AMR et un amplificateur de conditionnement du signal.

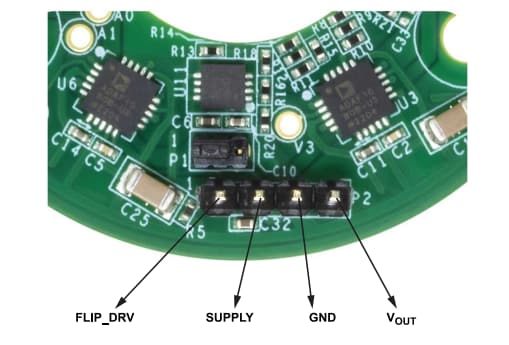

Connecteur principal P2
Schéma mécanique supérieur (mm)
Schéma mécanique inférieur (mm)
