Analog Devices Inc. Kit d'évaluation EVAL-AD4130-8
Le kit d'évaluation EVAL-AD4130-8 d'Analog Devices Inc. intègre le convertisseur analogique-numérique (CAN) 24 bits, ultra-faible puissance et faible bruit AD4130-8. La carte EVAL-AD4130-8WARDZ se connecte via le port USB du PC tout en se connectant à la carte mère EVAL-SDP-CK1Z. Une alimentation USB 5 V via le PC est régulée à 3,3 V pour alimenter l'AD4130-8 et prendre en charge tous les composants nécessaires.
Le kit d'évaluation EVAL-AD4130-8 d'ADI utilise le plug-in ACE pour configurer complètement la fonctionnalité de registre du dispositif AD4130-8. De plus, le plug-in ACE fournit une analyse du domaine temporel CC sous la forme de graphiques sinusoïdaux, d'histogrammes et d'analyses de bruit associées pour l'évaluation des performances du CAN. Le logiciel exécutable sur PC de l'utilisateur contrôle l'AD4130-8 via USB à l'aide de la carte de plateforme de démonstration de système (SDP) EVAL-SDP-CK1Z.
Caractéristiques
- Carte d'évaluation complète pour l'AD4130-8
- Contrôle par ordinateur en conjonction avec la plateforme de démonstration du système (EVAL-SDP-CK1Z)
- Logiciel de contrôle et d'analyse des données (dimension temporelle) pour PC
- Fonctionnement autonome
Applications
- Mesures de température, telles que thermocouple, RTD et thermistances
- Mesure de pression, comme les transducteurs de pont
- Émetteurs intelligents dans les secteurs de la santé et des appareils portables
Équipement nécessaire
- Carte d'évaluation EVAL-AD4130-8WARDZ
- Plateforme de démonstration de systèmes EVAL-SDP-CK1Z
- Source de signal CC
- Câble USB
- PC fonctionnant sous Windows avec port USB 2.0
Produits associés
Analog Devices Inc. CAN Sigma-Delta 24 bits ultra-basse puissance AD4130
High precision measurement solution for low bandwidth battery-operated applications.
Carte contrôleur associée
Analog Devices Inc. SDP-K1 Controller Board
Develops proprietary components and reference circuits through a USB 2.0 high-speed connection.
Ressources supplémentaires

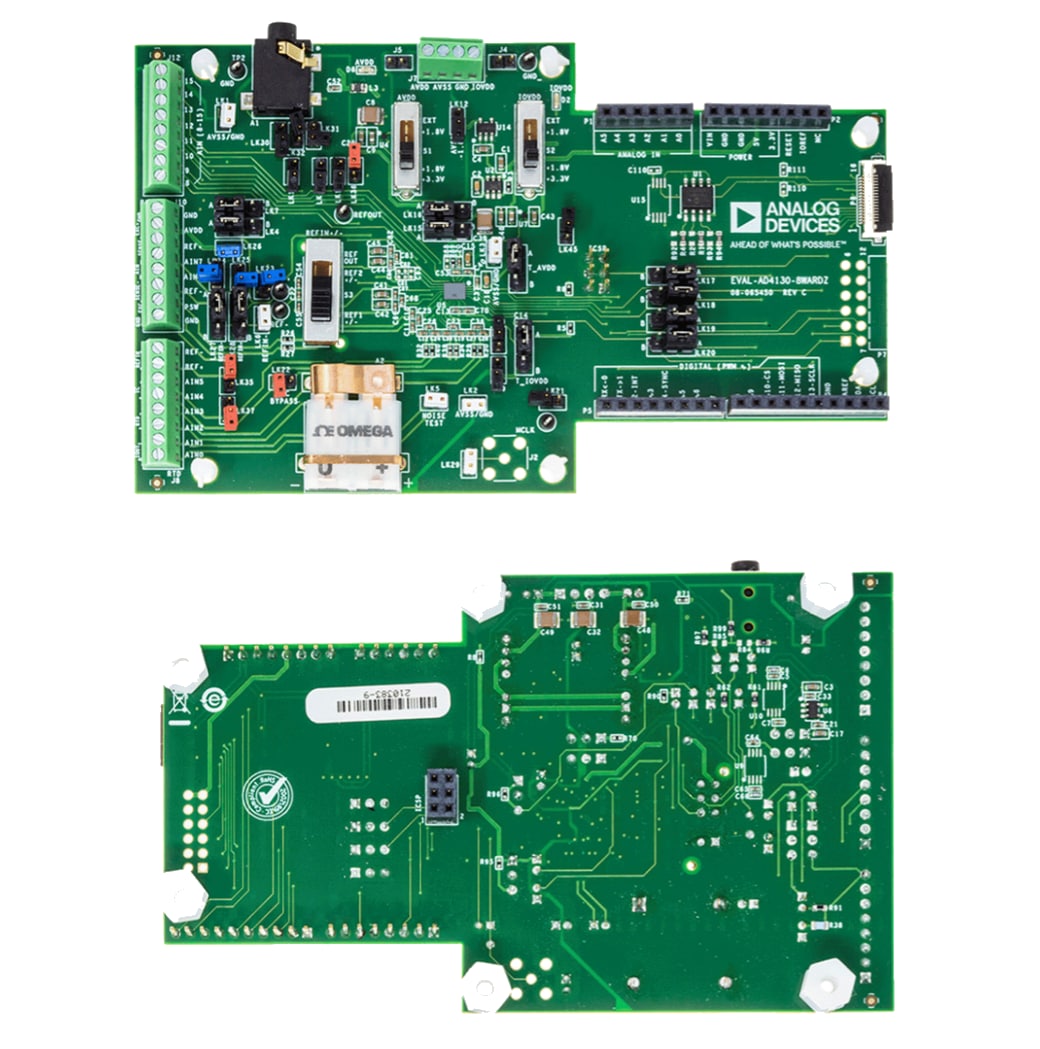

Topologie du PCB
