Analog Devices Inc. Cartes d'évaluation EVAL-AD4030-24
Les cartes d'évaluation EVAL-AD4030-24 d'Analog Devices Inc. sont basées sur le CAN SAR AD4030-24 à faible puissance, d'une précision de 24 bits et fonctionnant jusqu'à 2 MS/s. Les cartes d'évaluation sont configurées pour évaluer les performances de l'AD4030-24 et fournir un frontal analogique (AFE) configurable pour diverses applications système.
La carte d'évaluation EVAL-AD4030-24FMCZ d'ADI permet les exigences et les options d'interface pour évaluer le CAN AD4030-24. Entre-temps, la carte d'évaluation EVAL-AD4030-24-KTZ comprend la carte de développement Digilent ZedBoard Zynq-7000. La carte ZedBoard est une carte de développement pour le SoC entièrement programmable (SoC AP) Zynq-7000 Xilinx, avec deux cœurs de processeur et un tissu FPGA programmable. La carte ZedBoard se connecte au PC via USB. La carte se connecte à la carte ZedBoard via un connecteur de carte mezzanine (FMC) à matrice de portes programmables sur le terrain (FPGA) à faible nombre de broches (LPC).
La carte d'évaluation inclut :
• Une référence 5 V d'intervalle de bande tamponnée de haute précision (LTC6655)
• Un frontal analogique (AFE) fournit le conditionnement du signal et le pilote pour l'AD4030-24. L'AFE peut être configuré pour utiliser l'ADA4896-2 dans une configuration à double tampon ou l'ADA4945-1, un amplificateur entièrement différentiel.
• Une source d'horloge optionnelle de 100 MHz qui fournit une horloge de référence pour le FPGA et le CAN
• Solution d'alimentation complète qui fournit tous les rails de tension nécessaires à partir d'une alimentation 12 V fournie par la carte ZedBoard via le connecteur FMC
Caractéristiques
- Référence de tension intégrée, source d'horloge et pilotes CAN
- Circuit de conditionnement de signal analogique polyvalent
- Connecteur de carte système FMC-LPC
- Logiciel PC ACE pour la configuration et l'analyse des données (domaine temporel et fréquentiel)
- Compatible avec d'autres cartes de commande prêtes à l'emploi
Applications
- Équipement de test automatique
- Boucles de contrôle numérique
- Instrumentation médicale
- Sismologie
- Fabrication de dispositifs semiconducteurs
- Instrumentation scientifique
Équipement nécessaire
- PC avec système d'exploitation Windows 7 ou Windows 10
- Carte ZedBoard™ Digilent avec alimentation électrique sur adaptateur mural 12 V
- Source de signaux de précision
- Câble(s) SMA (entrée vers la carte d'évaluation)
- Filtre passe-bande recommandé centré sur la fréquence du signal de test
Contenu du kit
- Carte d'évaluation EVAL-AD4030-24FMCZ
- Carte mémoire Micro-SD (avec adaptateur) contenant le logiciel de démarrage de la carte système et le système d'exploitation Linux.
- Optionnel - carte ZedBoard (carte contrôleur système)
Guide de démarrage rapide
1. Téléchargez et installez le logiciel ACE depuis ACE. Un PC exécutant Windows 7 ou une version ultérieure est requis
2. Connectez fermement la carte EVAL-AD4030-24-FMCZ et la carte ZedBoard via le connecteur FMC
3. Insérez la carte SD fournie avec l'EVAL-AD4030-24FMCZ dans l'emplacement pour carte SD de la carte ZedBoard
4. Raccordez le port OTG USB de la carte ZedBoard (à côté du connecteur PMOD JE1) au PC via un câble micro-USB
5. Raccordez l'adaptateur d'alimentation 12 V à la carte ZedBoard et faites glisser le commutateur d'alimentation (SW8) sur la carte ZedBoard sur la position ON
6. Vérifiez que la LED verte d'alimentation (LD13) et la LED bleue Effectué (LD12) sur la carte ZedBoard s'allument
7. Attendez que la LED rouge (LD7) sur le panneau ZedBoard commence à clignoter
8. Lancez le logiciel ACE à partir du menu Démarrer de Windows
Produits associés
Analog Devices Inc. CAN SAR 24 bits, 2 MS/s AD4030-24
Dispose d'un INL max. de ±0,9 ppm et d'aucun code manquant à 24 bits, ce qui lui confère une précision inégalée.

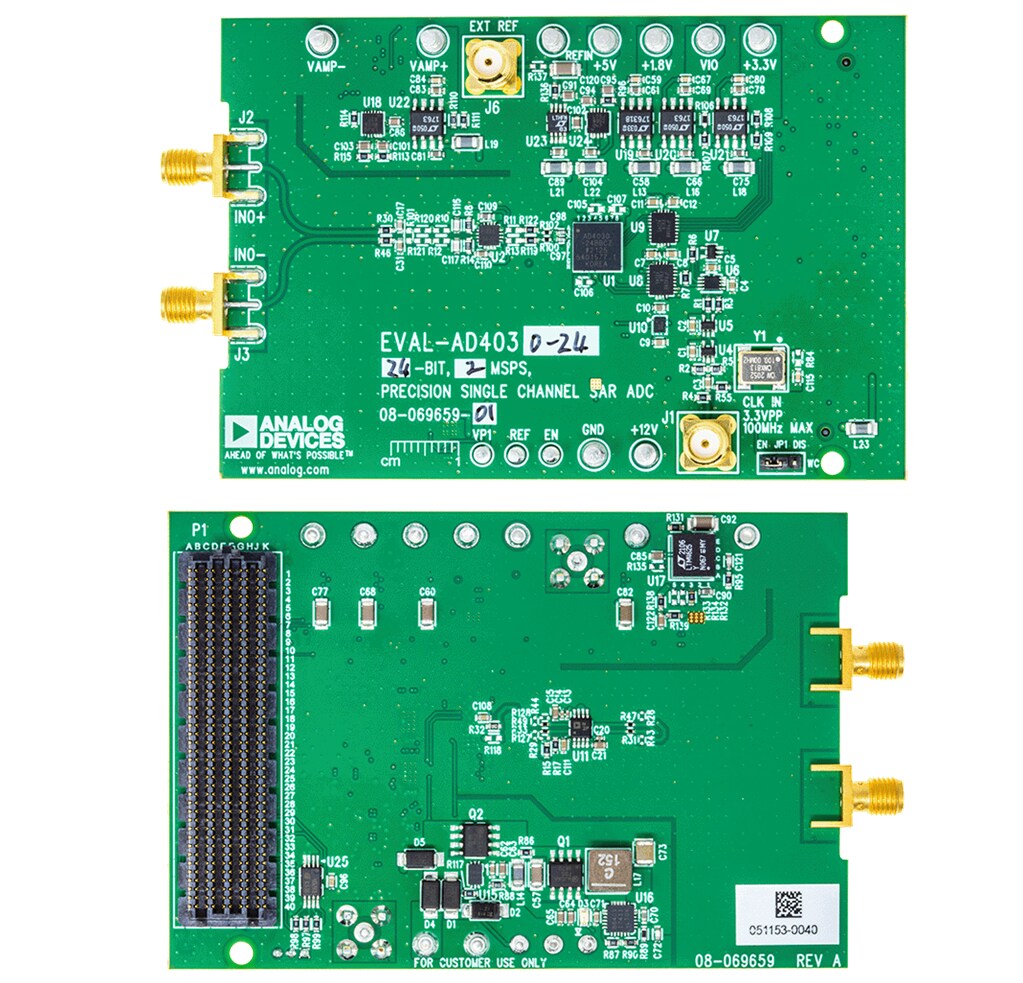

Configuration de la PCB
