Analog Devices Inc. Circuit de démonstration DC3123A

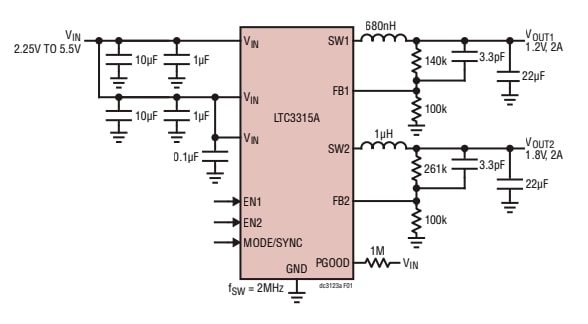

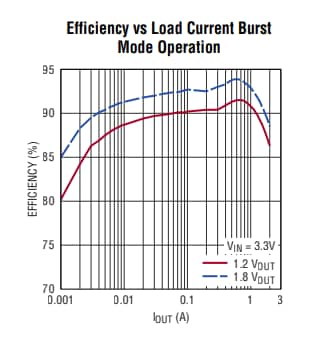

Le circuit de démonstration DC3123A d’Analog Devices Inc. dispose de deux régulateurs CC-CC abaisseurs synchrones 5 V LTC3315A, 2 A fonctionnant à 2 MHz. Un régulateur fournit une sortie de 1,2 V et l’autre une sortie de1,8 V, les deux jusqu’à une charge 2 A. Le régulateur LTC3315A prend en charge des tensions de sortie réglables de 0,5 V à V_IN et des fréquences de fonctionnement de 1 à 3 MHz. Le mode de fonctionnement du circuit de démonstration DC3123A peut être sélectionné comme mode de fonctionnement en rafale, mode saut ou mode continu forcé (FC). Setting JP1 en position FC/SYNC permet au régulateur LTC3315A de se synchroniser à une fréquence d’horloge de 1 à 3 MHz. Le régulateur LTC3315A fonctionne en mode continu forcé (FC) lors de la synchronisation avec une horloge externe.
