Analog Devices Inc. Carte de démonstration LTM4663 DC2902A
La carte de démonstration LTM4663 DC2902A d'Analog Devices Inc. est configurée pour évaluer le fonctionnement du régulateur μModule LTM4663. Le régulateur refroidisseur thermo-électrique (TEC) μModule® ultra mince LTM4663 combine un contrôleur TEC, un étage de puissance linéaire, un régulateur de commutation, un inducteur et tous les composants annexes dans un minuscule boîtier LGA.
La carte d'évaluation DC2902A d'Analog Devices Inc. dispose d'une plage de tension d'entrée de 2,7 V à 5,5 V et peut fournir jusqu'à 1,5 A de courant de dissipation ou d'alimentation. À l'intérieur du LTM4663, un étage de puissance linéaire fonctionne avec un étage de puissance PWM pour former une configuration de pont en H. La direction du courant alimenté par le TEC peut être positive (pour le mode refroidissement) ou négative (pour le mode chauffage).
De plus, la carte DC2902A offre une fréquence de commutation de 2 MHz par défaut et peut être synchronisée avec une horloge externe de 1,85 MHz à 3,25 MHz appliquée à la broche d'entrée EN/SY (JP1 : EN/SY). La limite de courant TEC maximale peut être programmée avec une résistance, R7 (par défaut : 1,5 A pour le mode de refroidissement ; -1,5 A pour le mode de chauffage), et la limite de tension TEC maximale peut être programmée avec une résistance, R10 (par défaut : 5 V pour le mode de refroidissement ; -4,8 V pour le mode de chauffage). Les caractéristiques supplémentaires comprennent une sortie VTEC pour le moniteur de tension TEC et une sortie ITEC pour le moniteur de courant TEC.
Caractéristiques techniques
- Tension d'entrée de 2,7 V à 5,5 V
- Mode de refroidissement de courant TEC maximal 1,5 A
- Mode de chauffage de courant TEC maximal -1,5 A
- Fréquence de commutation standard de 2 MHz
- Mode de refroidissement à rendement standard 88,6 %, VIN = 5 V, ITEC = 1,5 A, charge de 2 Ω
- Mode de chauffage à rendement standard de 89,1 %, VIN = 5 V, ITEC = -1,5 A, charge de 2 Ω
Applications
- TEC temperature control
- Optical networking systems
- Optical modules
- LiDAR systems

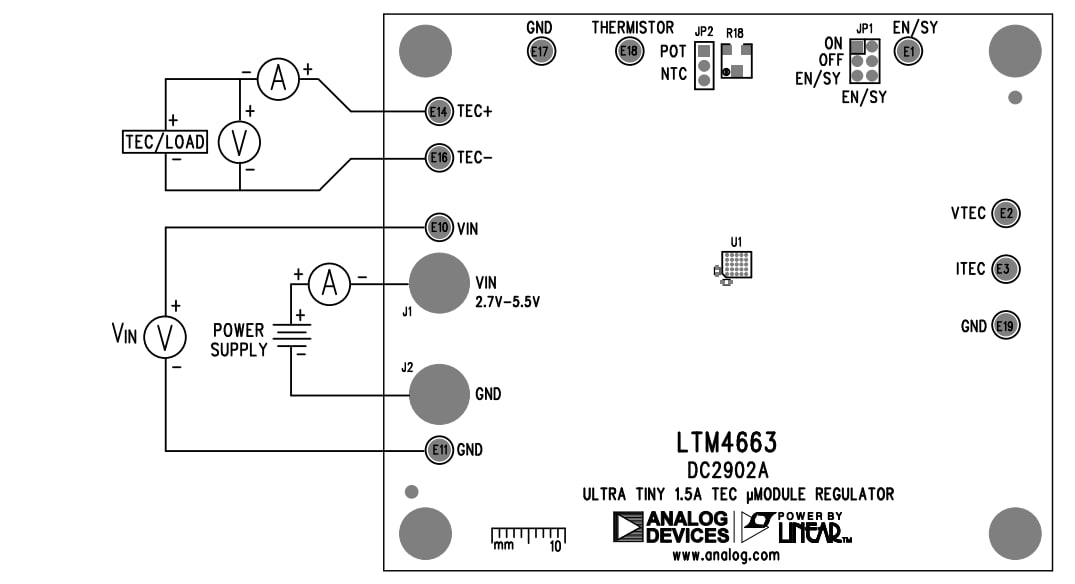

Configuration correcte de mesure
