Analog Devices Inc. Circuit de démonstration DC2728 pour LTC7880

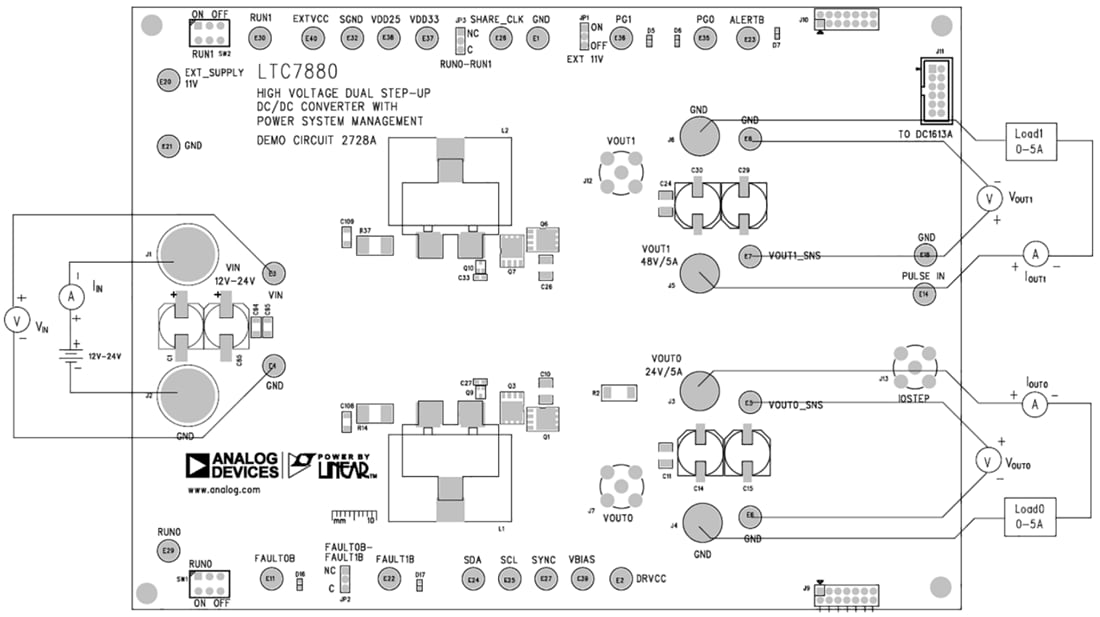

Le circuit de démonstration DC2728 d'Analog Devices pour LTC7880 est un convertisseur Boost à double sortie et haute tension avec une plage d’entrée de 12 V à 24 V. La tension de sortie est réglable de V_IN à 48 V. Chaque sortie peut fournir un courant de charge maximal de 5 A. La carte de démonstration dispose d’un contrôleur LTC7880, qui est un contrôleur élévateur à double sortie de 60 V avec gestion numérique du système d’alimentation. Le DC2728A d’Analog Devices alimente les paramètres par défaut et produit une alimentation basée sur des résistances de configuration ou sa mémoire non volatile (NVM) sans avoir besoin de communication de bus série. Cela permet une évaluation facile du convertisseur CC/CC. Pour explorer pleinement les fonctionnalités étendues de gestion du système d’alimentation de la pièce, télécharger le logiciel GUI LTpowerPlay® sur un PC et utiliser la clé électronique I²C/SMBus/PmBus DC1613A d’ADI pour se connecter à la carte. Le LTpowerPlay permet à l'utilisateur de reconfigurer la pièce à la volée et de stocker la configuration dans EEPROM, d'afficher la télémétrie de la tension, du courant, de la température et de l'état de défaut.
