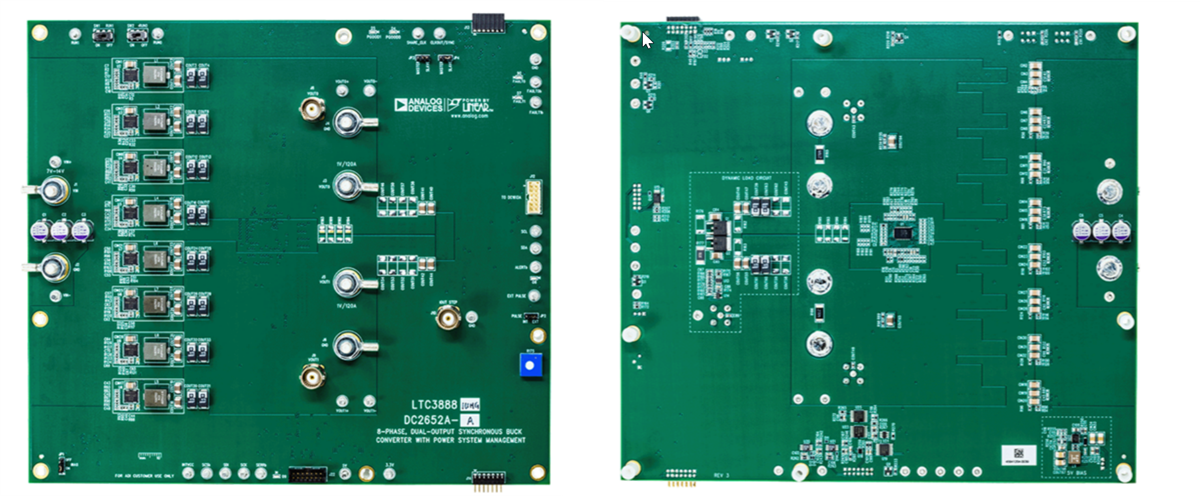

Analog Devices Inc. Carte de démonstration DC2652A-A pour LTC3888

La carte de démonstration DC2652A-A d'Analog Devices Inc. est un convertisseur Buck synchrone 8 phases à double sortie, haut rendement et haute densité avec une plage d'entrée de 7 V à 14 V, démontrant le LTC3888. Les sorties individuelles fournissent un courant de charge maximal jusqu'à 120 A avec 1 V. Le LTC3888 est un contrôleur CC-CC abaisseur 8 phases à double boucle conforme PMBus avec une gestion de système d'alimentation numérique pour les dispositifs DrMOS.

Le DC2652A-A d'ADI alimente des paramètres jusqu'aux paramètres par défaut et produit une alimentation basée sur des résistances de configuration (ou avec le paramètre dans sa mémoire non volatile) sans avoir besoin d'une communication de bus série, ce qui permet une évaluation facile du convertisseur CC-CC. Le LTpowerPlay™ explore pleinement les caractéristiques étendues de gestion de système d'alimentation de la pièce avec la clé I²C/SMBus/PMBus DC1613A d'ADI pour se connecter à la carte. Le LTpowerPlay permet à l'utilisateur de reconfigurer le dispositif cible à la volée et stocker la configuration dans l'EEPROM, afficher la télémétrie de la tension, du courant, de la température et de l'état de défaut.
