Analog Devices Inc. Accéléromètre MEMS ADXL367
Analog Devices Inc. ADXL367 MEMS Accelerometer is an ultra-low power, 3-axis microelectromechanical systems (MEMS) accelerometer that consumes 0.89μA at a 100Hz output data rate and 180nA when in motion-triggered wake-up mode. The ADXL367 does not alias input signals by undersampling but samples the full bandwidth of the sensor at all data rates, unlike accelerometers that use power duty cycling to accomplish low power consumption. The ADI ADXL367 MEMS Accelerometer features a constant 14-bit output resolution. Meanwhile, 8-bit formatted data is delivered for more efficient single-byte transfers when a lower resolution is sufficient. 12-bit formatted data is also supported for ADXL362 design compatibility. The device offers measurement ranges of ±2g, ±4g, and ±8g are available, with a resolution of 0.25mg/LSB in the ±2g range.
L'ADXL367 comprend de nombreuses caractéristiques pour permettre une véritable réduction de puissance au niveau du système. Ces caractéristiques comprennent une sortie multimode profonde « premier entré, premier sorti » (FIFO), un capteur de température micropuissance intégré, un convertisseur analogique-numérique (CAN) interne pour la conversion synchrone d'une entrée analogique supplémentaire avec une capacité d'interruption, une détection de dérivation simple et double qui peut fonctionner à n'importe quel débit de données de sortie avec seulement 35 nA de courant supplémentaire et une machine à état pour éviter tout déclenchement erroné. De plus, l'ADXL367 est doté de dispositions pour le contrôle externe de la durée d'échantillonnage et d'une horloge externe.
L'ADXL367 fonctionne sur une large plage d'alimentation de 1,1 V à 3,6 V et peut s'interfacer, si nécessaire, avec un hôte fonctionnant sur une tension d'alimentation séparée. L'ADXL367 est logé dans un boîtier de 2,2 mm × 2,3 mm × 0,87 mm.
Caractéristiques
- Haute résolution de 0,25 mg/LSB
- Caractéristiques intégrées pour des économies d'énergie au niveau du système
- Détection de dérivation simple et double avec seulement 35 nA de courant ajouté
- Modes de veille et de réveil à seuil réglable pour l'activation de mouvement
- Le traitement d'interruption autonome, sans intervention de microcontrôleur, permet d'éteindre complètement le reste du système
- La FIFO intégrée à 512 échantillons profonds minimise la charge du processeur hôte
- La sortie à état d'éveil permet la mise en œuvre d'un commutateur activé par mouvement
- Plage de tension d'alimentation
- Fonctionnement de batterie à cellule unique de 1,1 V à 3,6 V
- Régulation d’alimentation interne pour PSRR élevé
- Ultra-faible puissance
- ODR de 0,89 μA à 100 Hz, alimentation de 2 V
- Mode de réveil activé par mouvement 180 nA
- Courant de veille de 40 nA
- Faible bruit jusqu'à 170 μg/√Hz
- Synchronisation d'échantillon d'accélération via déclencheur externe
- Capteur de température sur puce
- Filtre antirepliement bipolaire interne
- Interfaces numériques SPI (4 fils) et I2C
- Boîtier compact et mince de 2,2 mm × 2,3 mm × 0,87 mm
Applications
- Détection toujours activée 24 h/24 et 7 j/7
- Industriel
- Santé numérique
- Prosommateur
- Prothèses auditives
- Dispositifs de surveillance des signes vitaux
- Commutateurs d'économie d'énergie activés par mouvement
- Dispositifs de mesure activés par le mouvement
- Montre connectée à fonctionnement à une seule pile
- Maisons intelligentes
Vidéos
Diagramme fonctionnel

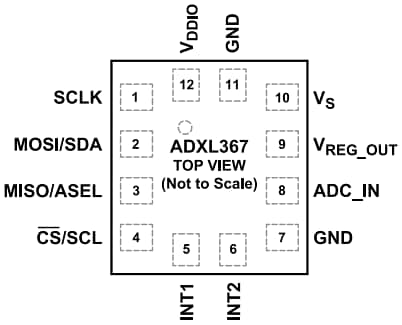

Configuration des broches
Carte associée
Analog Devices Inc. Système d'évaluation client ADXL367
Un système permet à l'utilisateur de démarrer rapidement les tests et l'évaluation de l'accéléromètre ADXL367.
Related Accelerometer
Analog Devices Inc. Accéléromètres MEMS à sortie numérique 3 axes ADXL366
Consomment 0,96 µA à un débit de données de sortie (ODR) de 100 Hz et 191 nA en mode réveil déclenché par mouvement.
