Analog Devices Inc. Convertisseurs CC-CC isoPower® ADuM6020 et ADuM6028

Les convertisseurs CC-CC isoPower®ADuM6020 et ADuM6028 d'Analog Devices sont des convertisseurs CC-CC isolés à faible émission basés sur la technologie iCoupler ®. Les convertisseurs ADuM5020 et ADuM5028 d'Analog Devices fournissent une alimentation isolée régulée qui est inférieure aux limites de classe B CISPR22 à pleine charge sur une carte de circuit imprimé (PCB) à 2 couches contenant des ferrites.

Les ADuM6020 et ADuM6028 éliminent la nécessité de concevoir et de construire des convertisseurs CC-CC isolés pour les applications en-deçà de 500 mW. La technologie des transformateurs sur puces d'iCoupler est utilisée pour les composants magnétiques du convertisseur CC-CC. Il en résulte une solution isolée et de petit format, idéale pour des applications à espace restreint.

ADuM6020 et ADuM6028 sont disponibles en deux variantes différentes de boîtier. L'ADuM6020 est proposé en boîtier SOIC_W 16 broches à corps large tandis que l'ADuM6028 est proposé en SOIC_IC 8 broches compact à corps large.

Caractéristiques

Respecte les limites d'émission de classe B CISPR22
Courant de sortie
- 100 mA (ADuM6020)
- 60 mA (ADuM6028)
Plage de tensions d’alimentation de 0,5 à 7,0 V
Plage de température de -40 °C à +125 °C
Boîtier

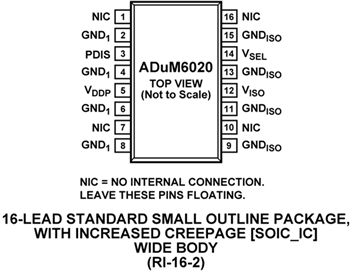

- Boîtier SOIC_W 16 broches avec ligne de fuite minimale de 7,8 mm (ADuM6020)

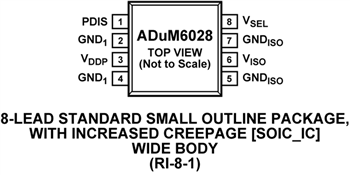

- Boîtier SOIC_IC 8 broches avec ligne de fuite minimale de 8,3 mm (ADuM6028)

Agréments réglementaires et de sécurité
- Reconnaissance UL (en attente), 5 000 V_rms pendant 1 minute selon l'UL 1577
- Avis d’acceptation de composant CSA 5A (en attente)
Certificat de conformité VDE (en attente)
- VDE V 0884-10
- V_IORM = 565 V de crête
Certification CQC selon GB4943.1-2011
Conforme à la directive RoHS
