Analog Devices Inc. Isolateurs numériques ADuM3151 SPIsolator Analog Devices

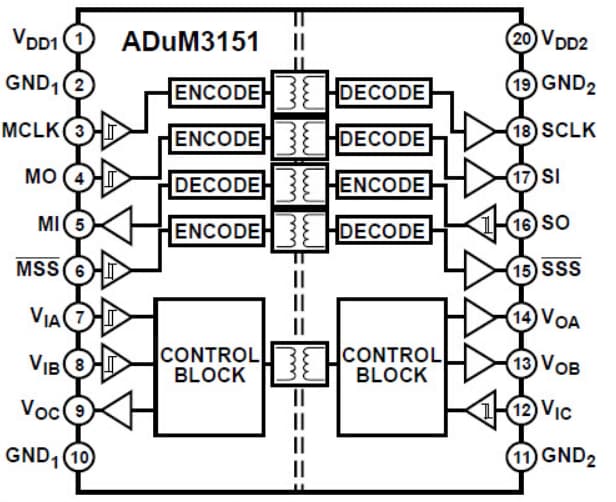

Les isolateurs numériques SPIsolator™ ADuM3151 Analog Devices sont constitués de 7 canaux dédiés pour des isolateurs numériques de 3,75 kVrms, optimisés pour des interfaces périphériques en série (SPI) isolées avec une direction de canal auxiliaire 2/1. Développé avec la technologie de transformateur sur puce iCoupler® de Analog Devices, Inc., le faible délai de propagation sur CLK, MO/SI, MI/SO de l'ADuM3151 et les signaux de bus SS SPI prennent en charge des fréquences d'horloge SPI jusqu'à 17 MHz. Ces canaux fonctionnent avec un délai de propagation de 14 ns et une gigue de 1 ns pour optimiser le séquencement sur SPI. L'isolateur ADuM3151 fournit aussi deux canaux d'isolation supplémentaires indépendants à faible débit, un canal pour chaque direction. Les données sur les canaux lents sont échantillonnées et mises en série pour un débit de 250 kbit/s avec une gigue de 2,5 µs.
