Analog Devices Inc. Isolateurs numériques I2C à ultra-faible puissance ADuM1253
Les isolateurs numériques I2C à ultra-faible puissance ADuM1253 d'Analog Devices Inc. offrent deux canaux à drain ouvert, l'un unidirectionnel et l'autre bidirectionnel. Cette conception à deux canaux cible des applications telles que I2C qui nécessitent la transmission de données dans les deux directions sur la même ligne, mais qui ont une horloge unidirectionnelle. Pour éviter l’action de verrouillage, les sorties du côté 1 comprennent des tampons spéciaux qui régulent la tension logique basse à 0,64 V, et le seuil logique d’entrée bas est au moins de 50 mV inférieur à la tension logique de sortie basse. Le côté 2 dispose de tampons conventionnels qui ne régulent pas la tension de sortie logique basse. L'ADuM1253 est conçu pour fonctionner à des températures ambiantes comprises entre -40 °C et +125 °C. Il est fourni dans un boîtier SOIC étroit à 8 °broches.
L'ADuM1253 dispose d’alimentations indépendantes 1,71 V à 5,5 V du côté 1 et du côté 2 de l’isolateur. Le dispositif fonctionne jusqu’à 2 MHz et le courant de veille ultra-faible 21 µA par côté est idéal pour les systèmes alimentés par batterie. L'ADuM1253 d’Analog Devices Inc. fournit une connexion de bus sans perturbation pour les connexions à chaud du côté 2 en préchargeant d’abord les broches du bus, puis en surveillant l’état du bus, soit pour déceler un bus inactif, soit pour détecter une condition d’arrêt I2C avant de connecter les côtés 1 et 2.
Caractéristiques
- Faible VOL(MAX) pour une meilleure compatibilité du composant I2C
- 0,69 V pour le côté 1
- 0,4 V pour le côté 2
- Consommation électrique ultra-faible pour une durée de vie plus longue de la batterie, 142 μA standard par canal à 400 kHz
- Une large plage d’alimentation indépendante VDD1/V DD2 prend en charge un plus grand nombre de niveaux de tension logique et permet un décalage de niveau, de 1,71 V à 5,5 V des deux côtés
- Les E/S du côté 2 permutables à chaud empêchent la corruption des données, la connexion initiale du côté 2 se produit aux états de bus inactif ou d’arrêt
- Transfert bidirectionnel I2C jusqu’à 2 MHz SCL
- Dissipation de courant élevée permettant des valeurs RPULL-UP plus faibles pour des vitesses de bus plus élevées
- 5 mA pour le côté 1
- 50 mA pour le côté 2
- Solide isolation galvanique des signaux numériques
- Supporte en continu (VIOWM) 445 VRMS
- Supporte les surtensions ±10 kV conformément à CEI 61000-4-5
- Ligne de fuite et dégagement 4 mm
- Homologations réglementaires et de sécurité (en attente)
- CEI 60747-17, 630 VPEAK renforcés VIORM
- UL 1577, 3 000 VRMS pendant 1 minute
- CEI/EN/CSA 62368-1
- CEI/EN/CSA 61010-1
- CAN/CSA-C22.2 No 14-18
- Boîtier étroit 8 contacts SOIC
- Conforme à la directive RoHS
Applications
- Interfaces isolées I2C/SMBus
- Systèmes de gestion de batterie
- Alimentation via Ethernet (PoE)
- Systèmes de commande moteur
Caractéristiques techniques
- Tension d'isolation de 445 VRMS
- plage 1,71 V de tension d’alimentation range à 5,5 V
- Courant d’alimentation de fonctionnement 270 µA
- Délai de propagation 93,7 ns
- Plage de température de fonctionnement de -40 °C à +125 °C
- Niveau de sensibilité à l'humidité (MSL) 3
Schéma d’application simplifié

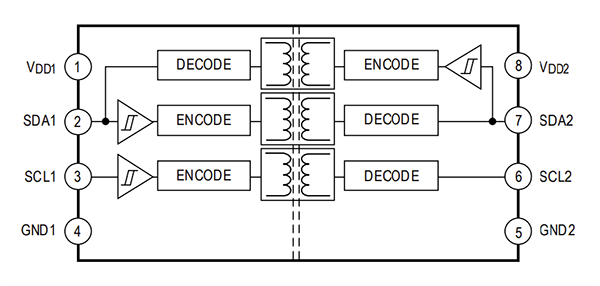

Schéma fonctionnel
