Analog Devices Inc. Système sur module RF ADRV9009-ZU11EG
Le système sur module RF ADRV9009-ZU11EG d’Analog Devices Inc. offre une large plage de bande passante et de réglage pour diverses applications. Le composant contient 2 doubles émetteurs-récepteurs ADRV9009 large bande et un quadruple cœur ARM®Cortex ™-A53 MPCore™. Les 4 Go de DDR4 (avec conducteur de masse) sont dédiés au système de programmation, tandis que les 2 bancs de 2 Go sont dédiés à la logique programmable, offrant de la flexibilité pour développer des applications personnalisées. La carte porteuse ADRV2CRR-FMC est nécessaire pour évaluer le SOM RF ADRV9009-ZU11EG et peut être commandée séparément.
Caractéristiques
- Large plage de réglage de 75 MHz à 6 GHz
- Bande passante maximale du récepteur de 200 MHz
- Bande passante maximale de synthèse de l’émetteur de 450 MHz
- Bande passante d’observation maximale du récepteur de450 MHz
- Synchronisation LO et phase intégrée entre tous les canaux
- La prise en charge de l’environnement de développement de plateforme comprend les applications d’E/S industrielles Linux aux normes de l’industrie, MATLAB®, Simulink®, GNU Radio et des interfaces de streaming pour les applications personnalisées C, C++, Python et C#
- Les conceptions de référence et pilotes HDL permettent un développement au jour zéro

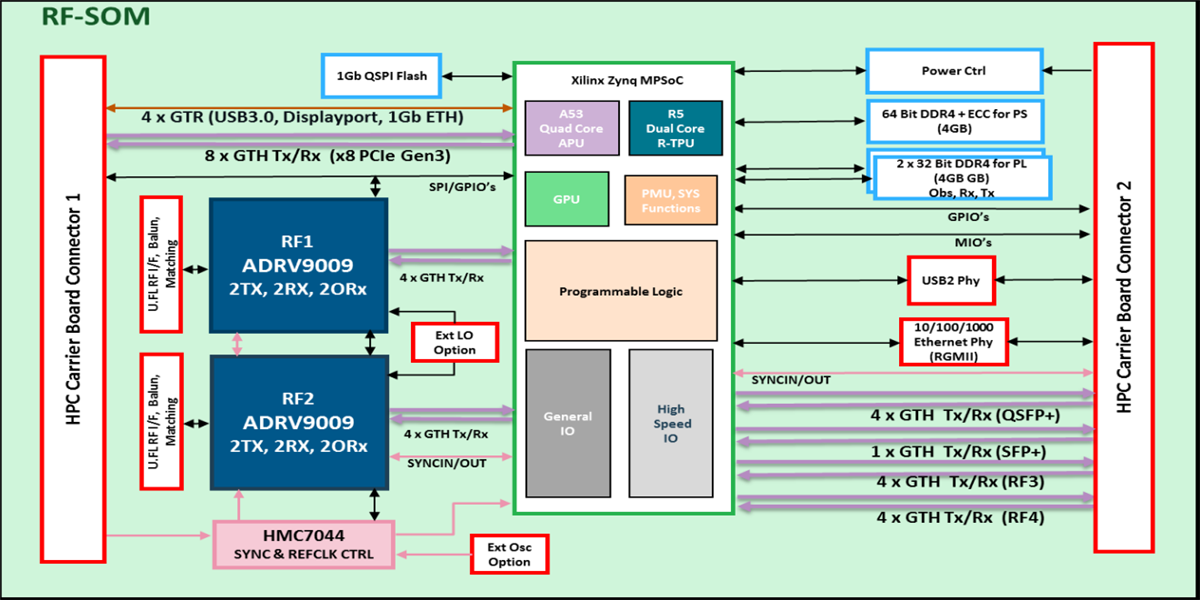

Schéma fonctionnel
Produits associés
Analog Devices Inc. Carte porteuse SOM RF ADRV2CRR-FMC
Évalue l'ADRV9009-ZU11EG et contient des ports E/S haut débit communs pour plus de flexibilité.
Publié le: 2020-02-03
| Mis à jour le: 2024-09-03
