Analog Devices Inc. Interfaces de récepteur ADRF5532
Les frontaux de récepteur ADRF5532 d'Analog Devices sont des modules multi-puces frontaux RF intégrés conçus pour les applications de division temporelle en duplex (TDD). L'ADRF5532 intègre un amplificateur à faible bruit (LNA) et un commutateur unipolaire bidirectionnel (SPDT) en silicium de haute puissance.
En mode de réception à 2,6 GHz, le LNA offre un faible facteur de bruit (NF) de 1,2 dB et un gain élevé de 35,5 dB avec un point d’interception d’entrée de troisième ordre (IIP3) de -4 dBm. En mode de transmission, le commutateur fournit une faible perte d’insertion de 0,7 dB et gère une puissance moyenne d’évolution à long terme (LTE) de 36,5 dBm. Ceci permet un fonctionnement pendant toute la durée de vie (rapport crête-moyenne (PAR) de 8 dB) et 39 dBm pour un mode de protection LNA à un seul événement (< 10 s).
L'ADRF5532 d’ADI fonctionne de 2,3 GHz à 2,7 GHz dans un boîtier LFCSPà 24 broches compact de 5 mm x 3 mm et conforme à la directive RoHS.
Caractéristiques
- Frontal RF intégré
- LNA et commutateur SPDT haute puissance au silicium
- Polarisation et adaptation sur puce
- Fonctionnement à partir d'une seule source d'alimentation
- Gain de 35,5 dB standard à 2,6 GHz
- Planéité de gain de 0,2 dB à 25 °C sur une largeur de bande de 400 MHz
- Gestion de puissance élevée à TCASE = 105 °C
- Durée de vie complète
- Puissance moyenne LTE (8 dB PAR) de 36,5 dBm
- Événement unique (fonctionnement < 10 s)
- Puissance moyenne LTE (8 dB PAR) de 39 dBm
- Durée de vie complète
- Facteur de bruit faible de 1,2 dB standard à 2,6 GHz
- Faible perte d’insertion de 0,7 dB standard à 2,6 GHz
- Haute entrée IP3 à -4 dBm
- Faible courant d'alimentation
- Fonctionnement en réception de 118 mA standard à 5 V
- Fonctionnement en transmission de 15 mA standard à 5 V
- Contrôle logique positif
- Boîtier LFCSP 5 mm x 3 mm, 24 broches
- Brochage compatible avec le frontal de récepteur ADRF5534, de 3,1 GHz à 4,2 GHz
Applications
- Infrastructure sans fil
- Systèmes de communication TDD
- Systèmes d’antennes actives à entrées et sorties multiples (MIMO) massives TDD

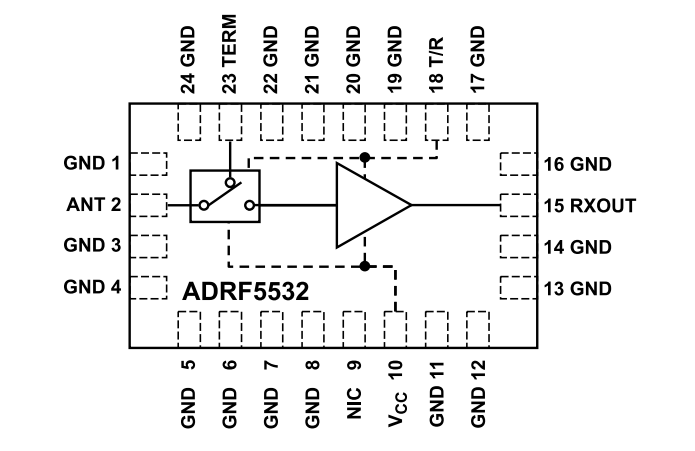

SCHÉMA FONCTIONNEL
