Analog Devices Inc. Carte d'évaluation ADR1399H-EBZ
La carte d'évaluation ADR1399H-EBZ d'Analog Devices Inc. est conçue pour faciliter l'évaluation de la référence de tension de shunt ultra stable, de 7,05 V ADR1399 dans un boîtier TO-46 à 4 fils.
La carte offre une facilité d'utilisation et le DUT est élevé sur ses fils pour augmenter l'isolation thermique des plans de mise à la terre de la carte à 4 couches.
La carte d'évaluation ADR1399H-EBZ d'ADI dispose d'une alimentation isolée, indiquant que la sortie de référence est efficacement flottante, éliminant la probabilité de boucles de terre. L'isolation est limitée à une résistance de 1 Meg. L'alimentation peut être fournie via le câble USB-C™, ou 5 V peut être appliquée à « VUSB », ou l'alimentation peut être relancée sur les sorties du régulateur à « VPRE » ou « V+ ». La tension ultra stable de 7,05 V est dirigée vers les prises banane et un connecteur SMA monté en bordure.
Caractéristiques
- Permet un prototypage efficace
- Configuration du circuit définie par l'utilisateur
- Connecteur SMA monté sur bord
- Connexion simple à l'équipement de test et aux autres circuits
- Conforme à la directive RoHS
Équipement nécessaire
- Chargeur/alimentation compatible USB-C ou
- alimentation de paillasse de laboratoire
- DMM à plusieurs chiffres (comme HP3458 ou Keithley 2001)
- Deux câbles à fiches banane, ou
- un câble compatible SMA vers compteur
Produits associés
Analog Devices Inc. Référence de shunt de précision ADR1399
Offre une stabilité de température sur une large plage de tensions, de températures et de conditions de repos.

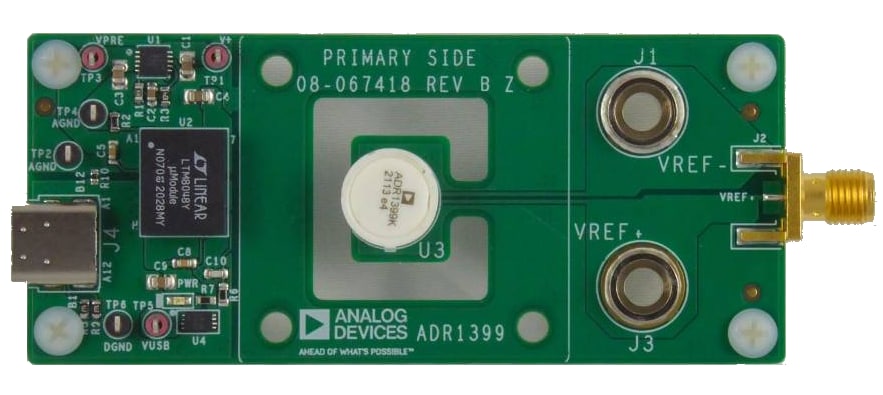

Présentation générale
Schéma
