Analog Devices / Maxim Integrated Circuits de surveillance ADPL62092
Les circuits de surveillance ADPL62092 d'Analog Devices / Maxim Integrated ADPL62092 utilisent un seuil de réinitialisation défini en usine pour surveiller les tensions de 1,1 V à 5 V. Le dispositif fournit un minuteur chien de garde et offre la possibilité d'une réinitialisation manuelle. L'ADPL62092 prend en charge une sortie de réinitialisation active basse à drain ouvert. La sortie de réinitialisation s'active et reste activée pendant la période de temporisation de réinitialisation lorsque la tension surveillée a dépassé le seuil de réinitialisation.
L'ADI ADPL62092 est proposé dans un boîtier SOT23 à 5 broches et fonctionne dans une plage de température de -40 °C à +125 °C.
Caractéristiques
- Courant d'alimentation faible à 5 µA (standard), 6,8 µA (max) à 3,6 V à la température (TA = +125 °C)
- Options de seuil de réinitialisation définies en usine de 1 V à 5 V par incréments de 50m V/100 mV
- Capacité de minuteur Watchdog
- Entrée de réinitialisation manuelle
- Réinitialisation valide garantie pour VCC ≥ 1 V
- Sortie de réinitialisation à drain ouvert
- Immunité aux transitoires d'alimentation
- Plage de température de fonctionnement de -40 °C à +125 °C
Applications
- Équipement ou instrumentation portable/alimenté par batterie
- Smartphones
- Lecteurs MP3/tablettes liseuses électroniques
- Moniteurs de glucose et de patients

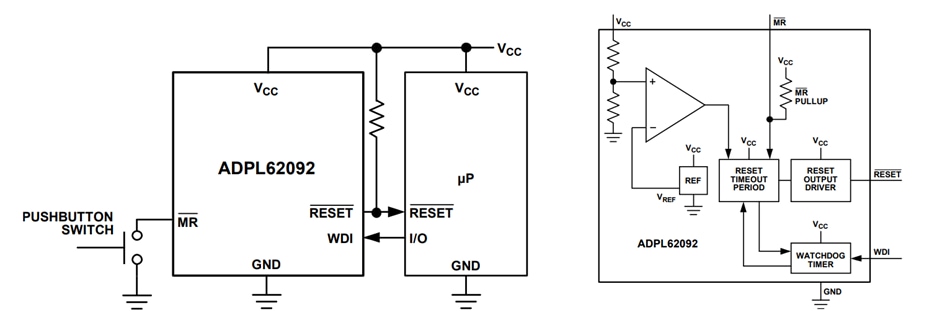

Schéma d'application simplifié
Schémas de chronométrage
Publié le: 2025-03-19
| Mis à jour le: 2025-04-01
