Analog Devices / Maxim Integrated Convertisseurs Buck ADPL12006

Les convertisseurs Buck Analog Devices / Maxim Integrated ADPL12006 sont des dispositifs synchrones entièrement intégrés de 20 V, 5A/6A, avec des commutateurs intégrés côté haut et côté bas. Ces convertisseurs sont conçus pour fournir jusqu'à 6 A avec des tensions d'entrée larges allant de 3 V à 20 V. Les convertisseurs Buck ADPL12006 offrent une tension de sortie réglable à l'aide d'un diviseur de résistance externe. Ces IC peuvent fonctionner en mode perte de niveau en fonctionnant à un cycle de travail très élevé, ce qui les rend idéaux pour les applications d'automatisation d'usine. Les convertisseurs ADPL12006 fonctionnent sur une plage de température de fonctionnement de jonction de -40°C à 150°C. Ces convertisseurs Buck sont idéaux pour l'automatisation d'usine, le point de charge, les systèmes d'alimentation CC distribuée, l'infrastructure de communication et les tests et mesures.

Caractéristiques

  • Plusieurs fonctions pour la petite taille :
    • Plage de fonctionnement VIN de 3 V à 20 V
    • Courant de repos de 20 μA en mode saut
    • Convertisseur CC-CC synchrone avec transistors à effet de champ (FET) intégrés
    • Options à fréquence fixe de 400 kHz et 1,5 MHz
    • Démarrage progressif interne :
      • 2,5 ms pour 400 kHz
      • 3,5 ms pour 1,5 MHz
    • Tension de sortie programmable :
      • 0,8 V à 12 V pour 400 kHz
      • 0,8 V à 10 V pour 1,5 MHz
    • Boîtier FC2QFN à 17 broches de 3,5 mm x 3,75 mm
  • Le boîtier symétrique offre des performances de brouillage électromagnétique (EMI) supérieures
  • Capacité biphasée :
    • Peut être utilisé dans une configuration biphasée pour une conception haute puissance
    • Partage de courant dynamique via une broche VEA partagée
    • Capacité d'exploitation à faible IQ en phase double
  • Contrôle précis de la tension de sortie avec PGOOD
  • Exploitation par modulation de largeur d'impulsion (MLI) forcée et en mode saut
  • Exploitation avec faible perte de niveau
  • Protection contre les surchauffes et les courts-circuits
  • Plage de température de fonctionnement de jonction de -40 °C à 150 °C

Applications

  • Automatisation d'usine
  • Point de charge
  • Systèmes d’alimentation CC distribués
  • Infrastructure de communication
  • Test et mesure

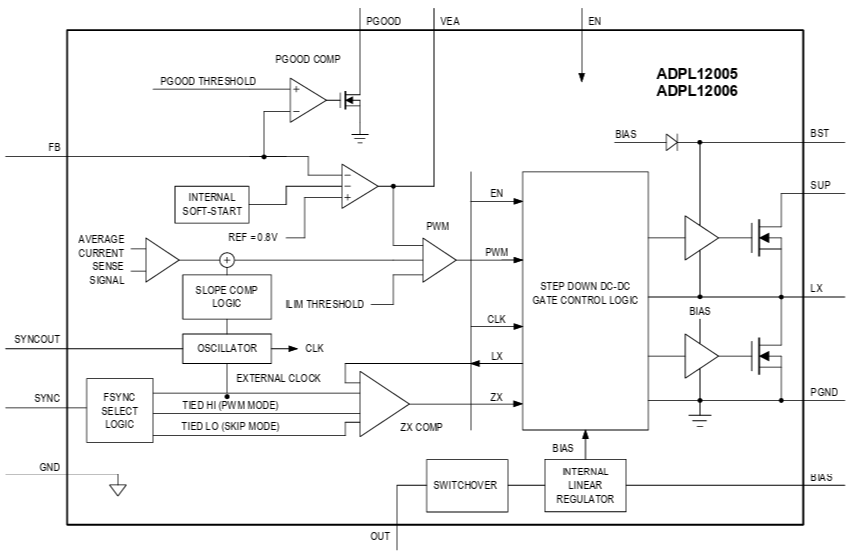

Schéma fonctionnel

Schéma de principe - Analog Devices / Maxim Integrated Convertisseurs Buck ADPL12006

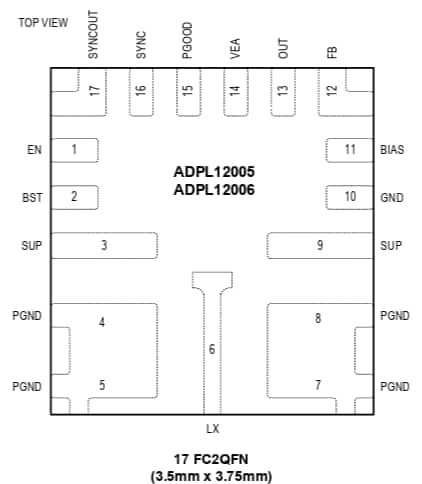

Configurations des broches

Analog Devices / Maxim Integrated Convertisseurs Buck ADPL12006
