Analog Devices Inc. Amplificateurs de puissance ADPA7002
Les amplificateurs de puissance ADPA7002 Analog Devices Inc. sont des amplificateurs à transfert de mobilité d'électrons pseudomorphique (pHEMT) à arséniure de gallium (GaAs), circuit intégré monolithique à micro-ondes (MMIC), 28 dBm (1/2 W). L'ADPA7002 intègre un détecteur de puissance sur puce compensé en température avec une plage de fonctionnement comprise entre 18 GHz et 44 GHz.
Les amplificateurs de puissance ADPA7002 d'ADI fournissent 15 dB de gain de signal faible et 30 dBm de puissance de sortie saturée (PSAT) à 32 GHz à partir d'une alimentation 5 V. Avec un IP3 de 38 dBm, le composant est idéal pour les applications linéaires telles que les applications de contre-mesure électronique et d'instrumentation nécessitant > 28 dBm de PSAT efficace. Les entrées et sorties RF des amplificateurs sont adaptées en interne et le CC est bloqué pour une intégration facile dans les assemblages de niveau supérieur.
L'ADPA7002 est disponible en puce céramique sans fil de 6 mm x 6 mm avec un dissipateur thermique (LCC_HS) qui affiche une faible résistance thermique et est compatible avec les techniques de fabrication à montage en surface.
Caractéristiques
- Sortie P1dB à 28 dBm (standard de 34 GHz à 44 GHz)
- PSAT à 29,5 dBm (standard de 24 GHz à 34 GHz)
- Gain à 15 dB (standard de 34 GHz à 44 GHz)
- IP3 à 38 dBm (standard)
- Détecteur de puissance intégré
- Tension d'alimentation de 5 V à 700 mA
- Boîtier céramique, haute fréquence, cavité d'air, 16 bornes, 6 mm × 6 mm
Applications
- Militaire
- Instrumentation de test
- Communications

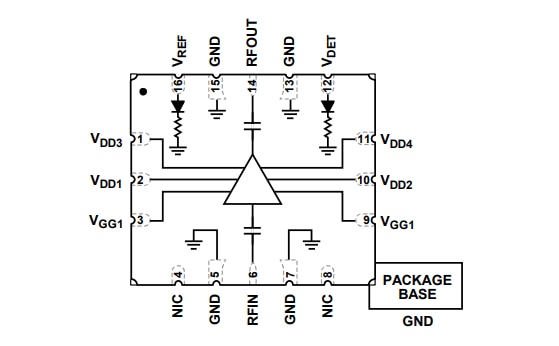

Schéma fonctionnel

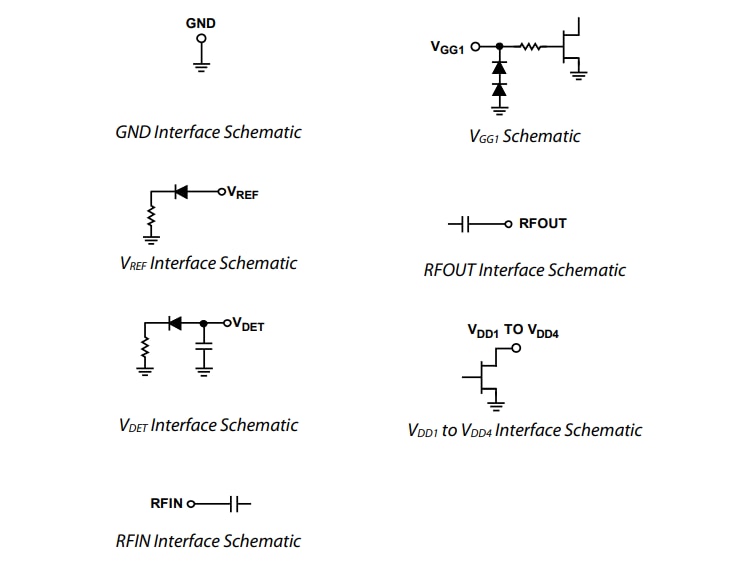

Schémas d'interface
