Analog Devices Inc. Amplificateur de puissance GaN 20 W ADPA1122
L'amplificateur de puissance GaN 20 W ADPA1122 d'Analog Devices Inc. fournit 43 dBm (20 W) avec un rendement de puissance ajoutée (PAE) de plus de 43 % sur la gamme de fréquences de 8,2 GHz à 11,8 GHz. L'amplificateur de puissance au nitrure de gallium (GaN) ADPA1122 fournit ±0,5 dB de gain plat de 9,6 GHz à 11 GHz. L'ADPA1122 d'ADI est optimisé pour les applications de radar militaire, maritime et météorologique à impulsions.
L'ADPA1122 est logé dans un support de puce sans plomb en céramique à 18 bornes, de 7 mm × 7 mm, avec un dissipateur thermique [LCC_HS]. Le boîtier présente une faible résistance thermique et est compatible avec les techniques de fabrication à montage en surface.
Caractéristiques
- Amplificateur de puissance au GaN 20 W adapté en interne et couplé CA
- Détecteur de puissance RF intégré et compensé en température
- POUT avec PIN = 22 dBm, 43,5 dBm standard de 9,6 GHz à 11 GHz
- Gain de petit signal de 31 dB standard de 9,6 GHz à 11 GHz
- Gain en puissance avec PIN = 22 dBm : 21,5 dB standard de 8,2 GHz à 11 GHz
- La PAE est 46 % standard de 9,6 GHz à 11 GHz
- Tension d'alimentation de 28 V à 200 mA avec un rapport cyclique de 10 %
- Boîtier LCC_HS de 7 mm x 7 mm à 18 bornes
Applications
- Radars météorologiques
- Radars marins
- Radars militaires

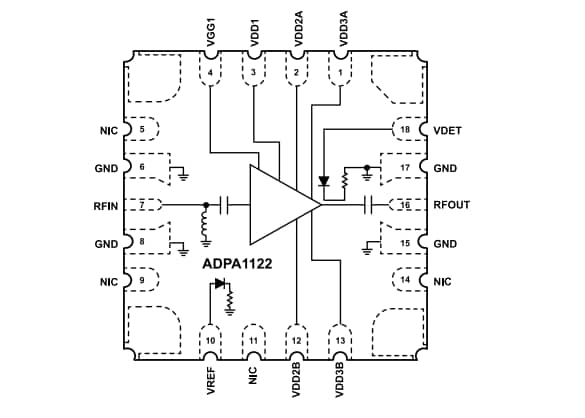

Schéma fonctionnel
Publié le: 2023-05-18
| Mis à jour le: 2023-05-30
