Analog Devices Inc. Amplificateurs de puissance GaN de 0,9 GHz à 1,6 GHz ADPA1105
Les amplificateurs de puissance au GaN ADPA1105 d'Analog Devices Inc. fournissent 46 dBm (40 W) avec un rendement de puissance ajoutée standard (PAE) de 60 % sur une largeur de bande de 0,9 GHz à 1,4 GHz. De plus, l'ADPA1105 prend en charge un gain plat de ±0,5 dB sur une largeur de bande de 0,9 GHz à 1,4 GHz.
Caractéristiques
- Puissance de sortie standard de 46 dBm avec PIN = 19 dBm
- Gain de petit signal : 34,5 dB standard de 0,9 GHz à 1,4 GHz
- Gain de puissance avec PIN = 19 dBm : 27 dB standard
- Largeur de bande de 0,9 GHz à 1,6 GHz
- PAE avec PIN = 19 dBm : 60 % standard de 0,9 GHz à 1,4 GHz
- VDD = 50 V à 400 mA sur une tension d'alimentation de rapport cyclique de 10 %
- Boîtier LFSCP_CAV 32 fils, 5 mm × 5 mm
Applications
- Radar météo
- Radar marin
- Radar à usage militaire

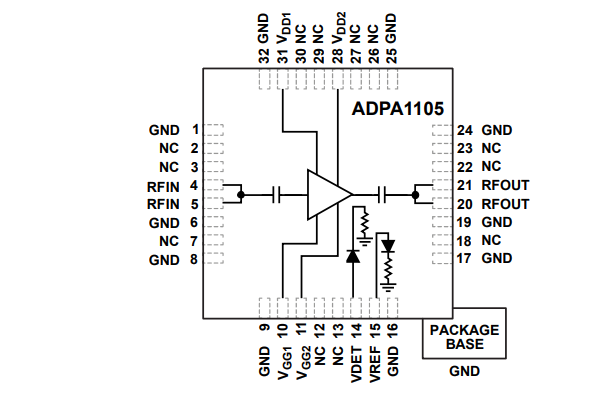

SCHÉMA DE PRINCIPE FONCTIONNEL
Produits associés
Analog Devices Inc. Kit d'évaluation ADPA1105-EVALZ
Facilite une évaluation approfondie de l'amplificateur de puissance GaN de 0,9 GHz à 1,6 GHz ADPA1105.
