Analog Devices Inc. Contrôleurs directs synchrones isolés ADP1074
Les contrôleurs directs synchrones isolés ADP1074 dAnalog Devices Inc. sont des dispositifs à limitation active, à fréquence fixe et en mode courant pour les alimentations CC-CC isolées.L'ADP1074 dispose d' iCouplers® propriétaires d'Analog Devices pour éliminer les transformateurs de signal volumineux et les optocoupleurs qui transmettent des signaux sur la limite d'isolation.L'intégration d'iCouplers réduit la complexité de la conception du système, le coût, le nombre de composants et améliore la fiabilité globale du système.L'ADP1074 offre une conception compacte au niveau du système et produit un rendement supérieur à celui d'un convertisseur direct asynchrone à fortes charges.
Caractéristiques
- Un contrôleur en mode courant pour topologie directe à limitation active
- Tension d'isolation diélectrique de 5 kV (boîtier SOIC à corps large) ou 3,0 kV (boîtier LGA) intégrée avec la technologie brevetée iCoupler d'Analog Devices, Inc.
- Large plage de tension d’alimentation
- VIN primaire : jusqu'à 60 V
- VDD2 secondaire : jusqu'à 36 V
- Pilote MOSFET côté primaire 1 A intégré pour commutateur de puissance et commutateur de réinitialisation à verrouillage actif
- Pilotes MOSFET du côté secondaire 1 A intégrés pour un redressement synchrone
- Amplificateur d'erreur intégré et tension de référence précise <1 %
- Compensation de pente programmable
- Plage de fréquence programmable : 50 kHz à 600 kHz standard
- Synchronisation de fréquence
- Limite maximale de rapport cyclique programmable
- Démarrage progressif programmable
- Démarrage progressif à partir d'une charge préchargée
- Temps mort programmable
- Mode de faible charge à économie d'énergie à l'aide de la broche MODE
- Broche PGOOD pour le repérage du système
- Fonction de suivi du côté secondaire
- Dispositifs de protection contre les courts-circuits, les surtensions de sortie et les surchauffes
- Protection contre les surintensités d'entrée cycle par cycle
- Une activation de précision UVLO avec hystérèse
- Fonction arrêt/réinitialisation à distance (côté secondaire)
- Homologations pour les normes et sécurité (en attente)
- Homologation UL
- 5 000 V rms pendant 1 minute conformément à UL 1577 (pour le boîtier SOIC à corps large)
- 3 000 V rms pendant 1 minute conformément à UL 1577 (pour le boîtier LGA)
- Notification d'acceptation de composant CSA 5A
- Certificat de conformité VDE
- DIN V VDE V 0884-10 (VDE V 0884-10) : 2006-12
- VIORM = 849 V crête (pour le boîtier SOIC à corps large)
- VIORM = 560 V crête (pour le boîtier LGA)
- Certification CQC selon GB4943.1-2011
- Homologation UL
- Disponible en boîtier SOIC_W à 24 broches et en boîtier LGA à 24 bornes
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Conversion de puissance CC-CC isolée
- Génération de tension de bus intermédiaire
- Télécommunications, industrie
- Station de base et alimentation RF d'antenne
- Modules de puissance
- Petites cellules
- Appareil alimenté par PoE
- Commutateurs/Routeurs d'entreprise
- Routage cœur/bord/métro/optique

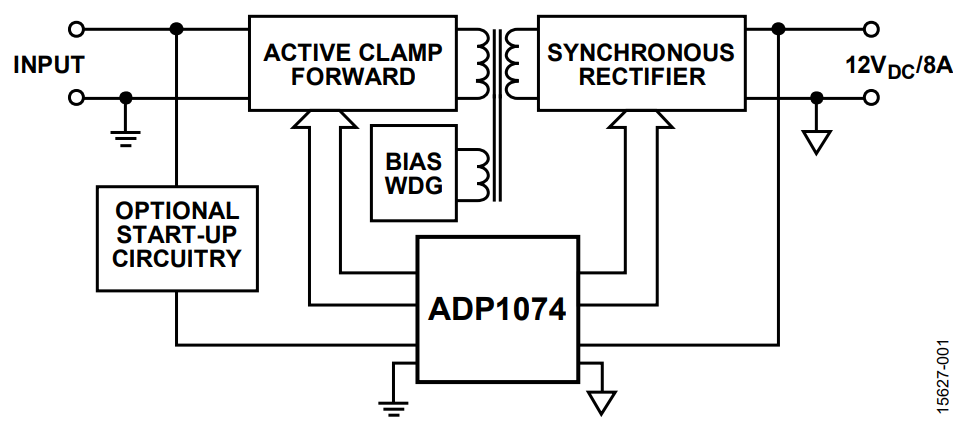

Schéma de principe
