Analog Devices Inc. MMIC ADMV8913-EP
Les MMIC ADMV8913-EP d'Analog Devices Inc. disposent d'une fréquence de fonctionnement sélectionnable numériquement. De plus, l'ADMV8913-EP dispose d'un filtre passe-haut (HPF) intégré et d'un filtre passe-bas (LPF) intégré qui permettent une réponse passe-bande dans la plage de fréquence de 6,6 GHz à 11,9 GHz.
Les MMIC ADMV8913-EP offrent une architecture flexible permettant de contrôler indépendamment la fréquence de coupure de 3 dB (f3 dB) du passe-haut
et le filtre passe-bas. La commande logique numérique sur chaque filtre mesure 4 bits de large (16 états) et contrôle les éléments réactifs sur puce pour ajuster la f3 dB. La perte d'insertion standard est de 5,3 dB et le rejet large bande est de 35 dB, ce qui est idéal pour minimiser les harmoniques du système. Ce filtre ajustable peut être utilisé comme une alternative plus petite aux grands bancs de filtres commutés et aux filtres réglés par cavité.
L'ADMV8913-EP fournit une solution réglable dynamiquement dans les applications de communication avancées.
Caractéristiques
- Fréquences de coupure 3 dB ajustables numériquement, inférieures et supérieures
- Rejet large bande optimal de 35 dB
- Remplacement à puce unique pour les bancs de filtres discrets
- Boîtier LGA compact 6,00 mm x 3,00 mm x 0,89 mm
- Fonctionnalités améliorées
- Prend en charge les applications de défense et aérospatiales (norme AQEC)
- Plage de température militaire (telle que -55 à +105 °C)
- Référence de fabrication contrôlée
- Un site de montage/test
- Un site de fabrication
- Notification de changement de produit amélioré
- Données de qualification disponibles sur demande
Applications
- Équipement de test et de mesure
- Radar militaire et guerre électronique et contre-mesures électroniques
- Communications satellitaires
- Équipements médicaux et industriels
Kit d'évaluation associé
Analog Devices Inc. Carte d'évaluation ADMV8913-EVALZ
Permet aux utilisateurs d'évaluer le filtre passe-haut et filtre passe-bas ADMV8913, réglable numériquement.

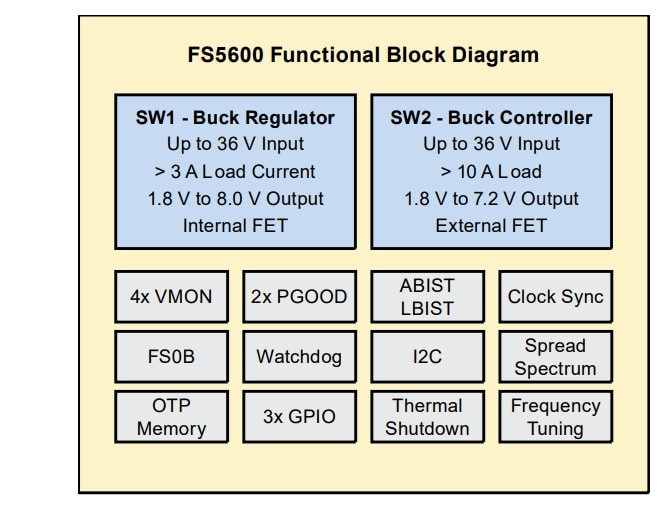

Schéma fonctionnel
