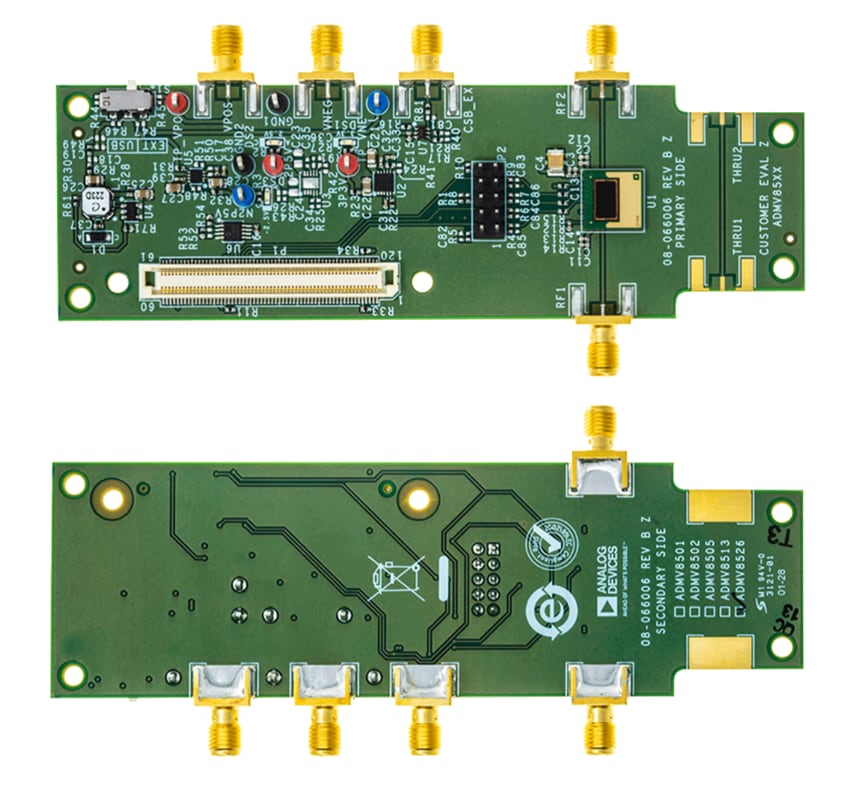

Analog Devices Inc. Carte d'évaluation ADMV8526-EVALZ
La carte d'évaluation ADMV8526-EVALZ d'Analog Devices Inc. facilite l'évaluation du filtre passe-bande (BPF) réglable numériquement ADMV8526. L'ADMV8526 dispose d'une plage de fréquence FCENTER réglable de 1,25 GHz à 2,60 GHz et utilise une valeur de 8 bits (256 états), intégrant une technique d'interpolation en instance de brevet.
La carte ADI ADMV8526-EVALZ combine la puce ADMV8526, un générateur de tension négative, des régulateurs LDO (faible chute) et une interface avec la plateforme de démonstration système (SDP) EVAL-SDP-CS1Z (SDP-S) permettant une évaluation simple et efficace. En outre, le générateur de tension négative et les régulateurs LDO permettent à l'ADMV8526 d'être alimenté soit par la tension d'alimentation USB de 5 V du PC via le SDP-S, soit en utilisant deux alimentations externes.
La puce ADMV8526 peut être programmée à l'aide d'une interface périphérique série (SPI) à 4 fils et le contrôleur SDP-S permet l'interface avec le SPI de l'ADMV8526 via le logiciel d'analyse, de contrôle et d'évaluation (ACE).
Équipement nécessaire
- Analyseur de réseau
- PC sous Windows®
- Câble USB
- Carte contrôleur EVAL-SDP-CS1Z (SDP-S)
